Наименование продукта
NB 50-160/177 AAF2AESBQQEOW1
№ продукта
98281461
EAN код
5711492389256
Цена с НДС
от 459 080 ₽
Технические данные
Номинальный расход
94.69 м³/ч
Номинальный напор
38.64 м
Номинальный диаметр рабочего колеса
160
AISI 304
Текущий диаметр рабочего колеса
177 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
2940 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Диаметр вала
24 мм
Конструкция подшипника
Стандарт.
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код резины
E
Код материала
A
Изнашиваемое кольцо
Латунь
Внутреннее покрытие корпуса насоса
окраска методом катодного электроосаждения
Вал
Stainless steel
Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 65
Размер напорного патрубка
DN 50
Максимальная температура окружающей среды
60 °C
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-2
Код присоединения
F2
Bearing lubrication
Смазка
Pump housing with feet
Нет
Support block (Yes/No)
N
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
15 кВт
Частота питающей сети
50 Hz
Пусковой ток
660-780 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 380-415D В
Класс изоляции (IEC 85)
F
Номинальный ток
28.0-26.0 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
160MD
Cos фи - характеристика мощности
0.89-0.87
Номинальная скорость
2930-2950 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
91.9 %
Эффективность двигателя при 3/4 нагрузки
92.4-92.7 %
Эффективность электродвигателя при 1/2 нагрузки
92.4-92.3 %
Монтажн. обозначение по IEC 34-7
IM B35
Bearing insulation type N-end
Стальной подшипник
Другое
Вес(Нетто)
145 кг
Вес(Брутто)
167 кг
Объем поставки
0.509 м³
Минимальный индекс эффективности, MEI ≥
0.70
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Отсут.
Датчик давления
Н
| Кривая | |
|---|---|
| 98281461 |
NB 50-160/177 AAF2AESBQQEOW1 |
459 080 ₽ |
CC | 50 Hz | 2 | 15 кВт | -25 .. 120 °C |

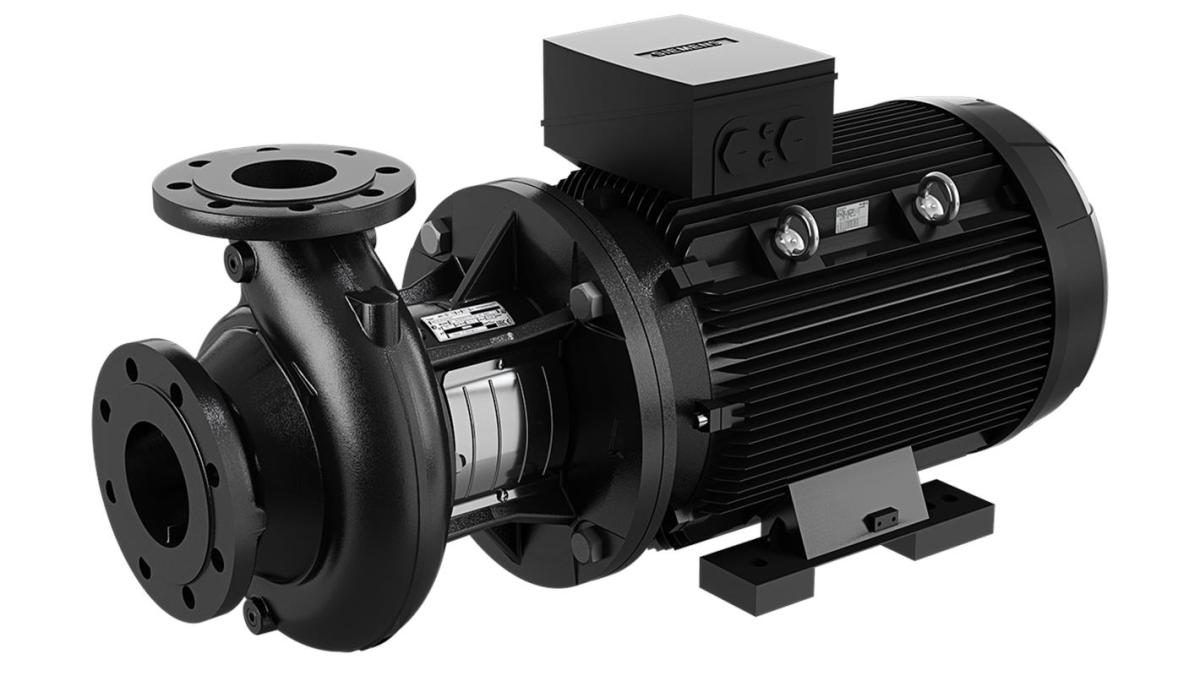

NB 50-160/177 AAF2AESBQQEOW1
Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.
