Наименование продукта
NBE 50-160/150 ASAF2AESBQQEMWB
№ продукта
99534677
EAN код
5713830669570
Цена с НДС
от 702 880 ₽
Технические данные
Номинальный расход
76.83 м³/ч
Номинальный напор
25.32 м
Номинальный диаметр рабочего колеса
160
AISI 304
Текущий диаметр рабочего колеса
150 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
2901 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Диаметр вала
24 мм
Конструкция подшипника
Стандарт.
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код резины
E
Код материала
A
Изнашиваемое кольцо
Латунь
Внутреннее покрытие корпуса насоса
окраска методом катодного электроосаждения
Вал
Stainless steel
Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 65
Размер напорного патрубка
DN 50
Максимальная температура окружающей среды
50 °C
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-2
Код присоединения
F2
Bearing lubrication
Смазка
Pump housing with feet
Да
Support block (Yes/No)
N
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
7.5 кВт
Частота питающей сети
50 Hz
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
14.1-11.2 A
Класс энергоэфф-ти
IE5
Cos фи - характеристика мощности
0.93-0.89
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
92.5 %
Монтажн. обозначение по IEC 34-7
IM V1/B5
Bearing insulation type N-end
Стальной подшипник
Другое
Вес(Нетто)
86 кг
Вес(Брутто)
103 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.315 м³
Минимальный индекс эффективности, MEI ≥
0.70
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI300 - улучшеный
Функциональный модуль
FM300 - Advanced (Расширенный)
Датчик давления
Да
Тип датчика давления
Дифференциальный
| Кривая | |
|---|---|
| 99534677 |
NBE 50-160/150 ASAF2AESBQQEMWB |
702 880 ₽ |
CD | 50 Hz | 2 | 7.5 кВт | -25 .. 120 °C |

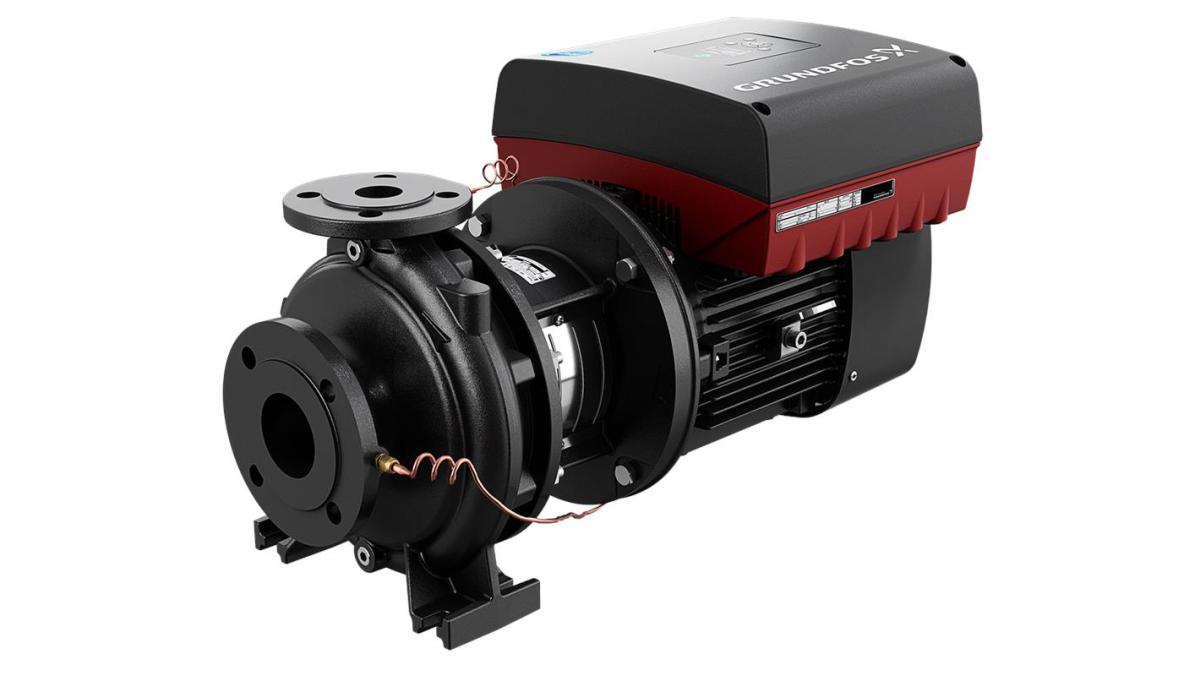

NBE 50-160/150 ASAF2AESBQQEMWB
Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
