Наименование продукта
NBE 100-315/295 AHAF2AESBQQEPW3
№ продукта
98104325
EAN код
5710629102652
Цена с НДС
от 1 302 720 ₽
Технические данные
Номинальный расход
167.6 м³/ч
Номинальный напор
27.03 м
Номинальный диаметр рабочего колеса
315
AISI 304
Текущий диаметр рабочего колеса
295 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
1470 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Диаметр вала
32 мм
Конструкция подшипника
Стандарт.
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код резины
E
Код материала
A
Изнашиваемое кольцо
Латунь
Внутреннее покрытие корпуса насоса
окраска методом катодного электроосаждения
Вал
Stainless steel
Монтаж
Диапазон температуры окружающей среды
-10 .. 50 °C
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 125
Размер напорного патрубка
DN 100
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-2
Код присоединения
F2
Bearing lubrication
Смазка
Pump housing with feet
Да
Support block (Yes/No)
N
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
18.5 кВт
Частота питающей сети
50 Hz
Пусковой ток
820 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
36,5-34,0/21,0-19,4 A
Класс энергоэфф-ти
IE4
Cos фи - характеристика мощности
0.81
Номинальная скорость
1470 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
94.2 %
Эффективность двигателя при 3/4 нагрузки
94.7 %
Эффективность электродвигателя при 1/2 нагрузки
94.6 %
Монтажн. обозначение по IEC 34-7
IM B35
Энергоэффективность
IE4 94,2%
Bearing insulation type N-end
ГИБРИДНЫЙ ПОДШИПНИК
Другое
Вес(Нетто)
338 кг
Вес(Брутто)
419 кг
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
84137051
Объем поставки
1.6 м³
Минимальный индекс эффективности, MEI ≥
0.70
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Встроен.
Датчик давления
Н
Тип преобразователя частоты
CUE 3X380-500V IP55 RUG 22KW
VFD product number
99616822
Appr. for VFD
CE, CULUS, C-TICK
| Кривая | |
|---|---|
| 98104325 |
NBE 100-315/295 AHAF2AESBQQEPW3 |
1 302 720 ₽ |
CD | 50 Hz | 4 | 18.5 кВт | -25 .. 120 °C |

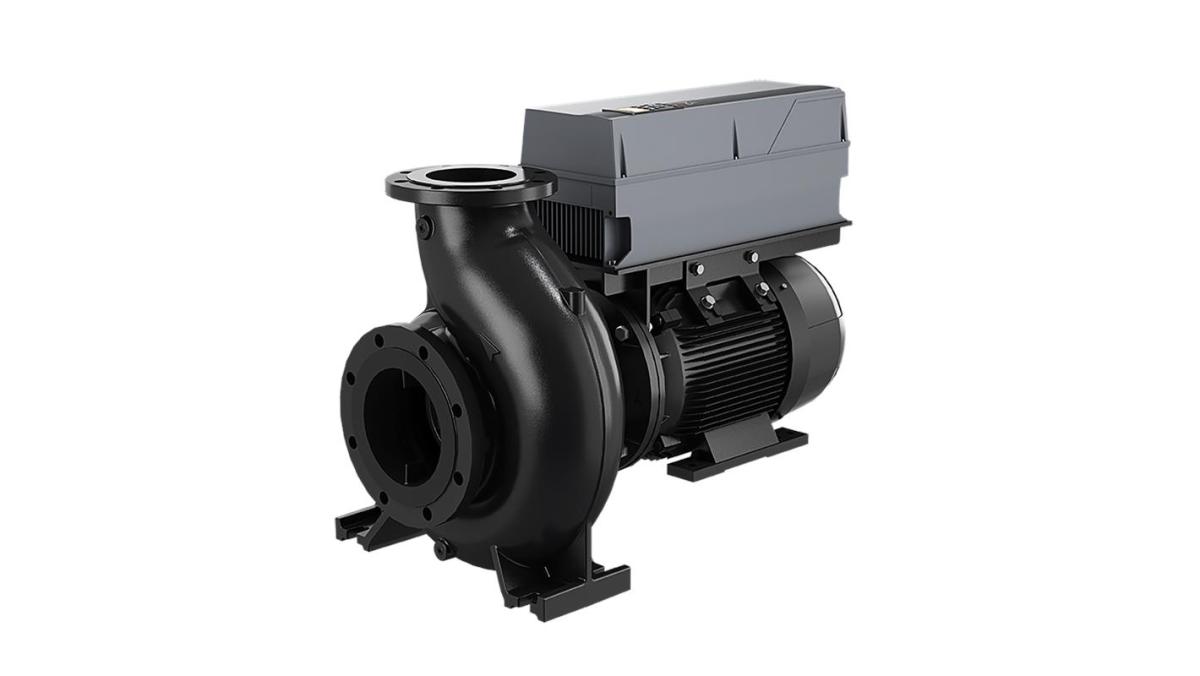

NBE 100-315/295 AHAF2AESBQQEPW3
Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.
