Наименование продукта
NBE 50-315/331 AAF2AESBAQEMWA
№ продукта
99100469
EAN код
5712606764976
Цена с НДС
от 780 160 ₽
Технические данные
Номинальный расход
47 м³/ч
Номинальный напор
32.3 м
Номинальный диаметр рабочего колеса
315
AISI 304
Текущий диаметр рабочего колеса
331 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
1450 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Диаметр вала
32 мм
Конструкция подшипника
Стандарт.
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код резины
E
Код материала
A
Изнашиваемое кольцо
Латунь
Внутреннее покрытие корпуса насоса
окраска методом катодного электроосаждения
Вал
Stainless steel
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 65
Размер напорного патрубка
DN 50
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-2
Код присоединения
F2
Bearing lubrication
Смазка
Pump housing with feet
Да
Support block (Yes/No)
N
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
7.5 кВт
Частота питающей сети
50 Hz
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
14.1-11.1 A
Класс энергоэфф-ти
IE5
Cos фи - характеристика мощности
0.93-0.89
Номинальная скорость
180-2200 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
92.2 %
Монтажн. обозначение по IEC 34-7
IM V1/B5
Bearing insulation type N-end
Стальной подшипник
Другое
Вес(Нетто)
151 кг
Вес(Брутто)
173 кг
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.509 м³
Минимальный индекс эффективности, MEI ≥
0.70
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI300 - улучшеный
Функциональный модуль
FM300 - Advanced (Расширенный)
Датчик давления
Н
| Кривая | |
|---|---|
| 99100469 |
NBE 50-315/331 AAF2AESBAQEMWA |
780 160 ₽ |
CD | 50 Hz | 4 | 7.5 кВт | 0 .. 120 °C |

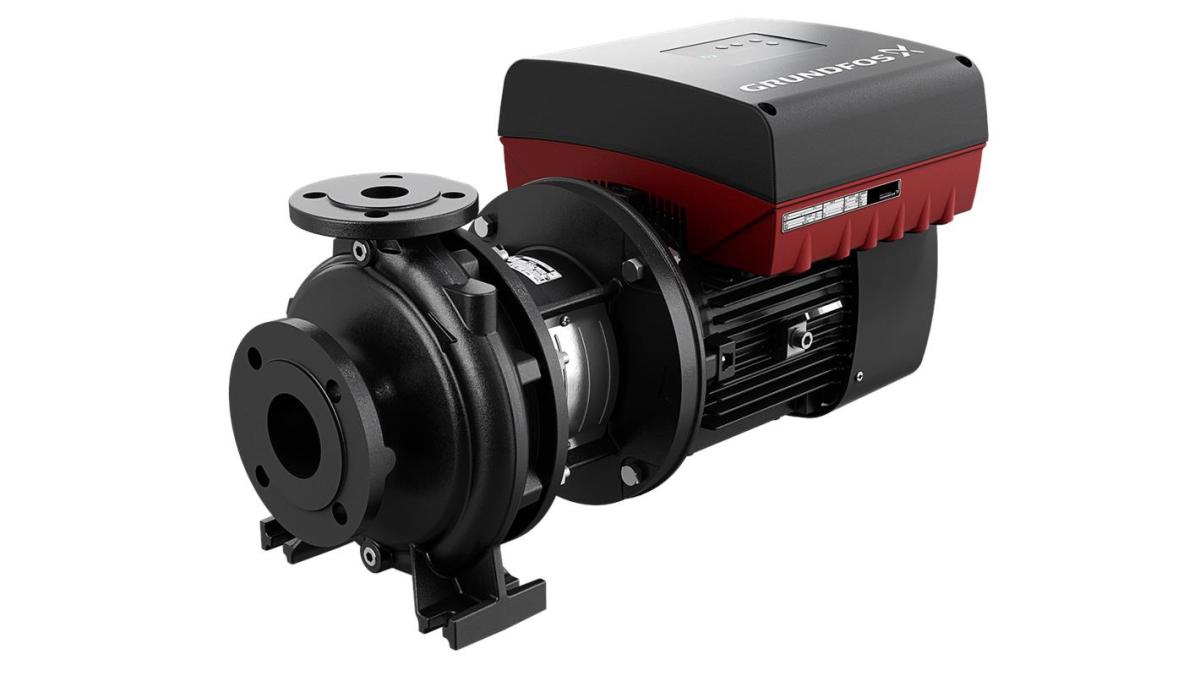

NBE 50-315/331 AAF2AESBAQEMWA
Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
