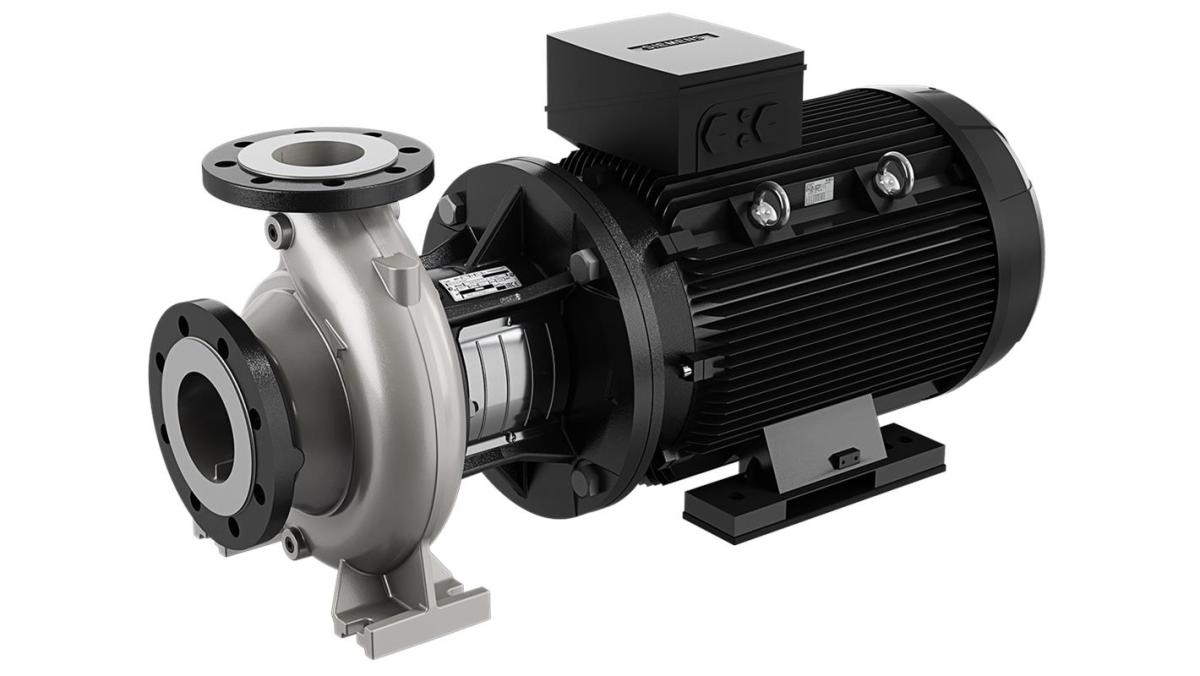

Наименование продукта
NBG 125-100-200/215 VAASF2LESBQQEQY1
№ продукта
92820658
EAN код
5715120061637
Цена с НДС
от 2 074 600 ₽
Технические данные
Номинальный расход
176.2 м³/ч
Номинальный напор
14.49 м
Номинальный диаметр рабочего колеса
200
SAF 2205
Текущий диаметр рабочего колеса
215 мм
Тип рабочего колеса
SuperVortex
Максимальный размер включений
25 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
2950 об/м
Тип исполнения
AS
Тип установки уплотнения
Одинарное
Диаметр вала
32 мм
Конструкция подшипника
Стандарт.
Материалы
Корпус насоса
ASTM CD4MCuN
Материал корпуса насоcа
EN 1.4517
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4517
Рабочее колесо, AISI/ASTM
ASTM CD4MCuN
Код резины
E
Код материала
L
Изнашиваемое кольцо
Нержавеющая сталь
Внутреннее покрытие корпуса насоса
Без покрытия
Вал
Stainless steel
Flange
Чугун
Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 125
Размер напорного патрубка
DN 100
Максимальная температура окружающей среды
55 °C
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-1
Код присоединения
F2
Bearing lubrication
Смазка
Pump housing with feet
Да
Support block (Yes/No)
Y
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
22 кВт
Частота питающей сети
50 Hz
Пусковой ток
750 %
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
38.5/22.5 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.89
Номинальная скорость
2950 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
92.7 %
Эффективность двигателя при 3/4 нагрузки
93.2 %
Эффективность электродвигателя при 1/2 нагрузки
92.9 %
Монтажн. обозначение по IEC 34-7
IM B35
Энергоэффективность
IE3 92,7%
Bearing insulation type N-end
Стальной подшипник
Другое
Вес(Нетто)
261 кг
Вес(Брутто)
286 кг
Объем поставки
0.707 м³
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Отсут.
Датчик давления
Н
