Наименование продукта

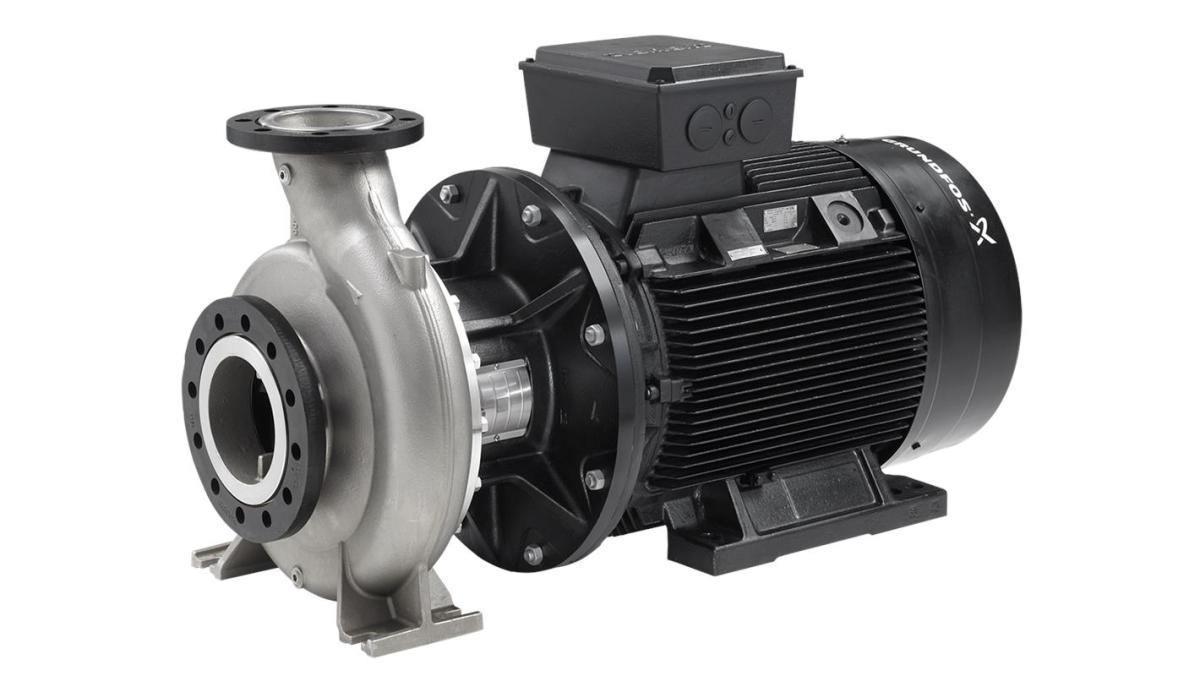

NBG 125-100-250/255 VBAF2KVSBQQVJY3
№ продукта
92820756
EAN код
5715120063594
Цена с НДС
от 1 409 440 ₽
Технические данные
Номинальный расход
56.79 м³/ч
Номинальный напор
6.489 м
Номинальный диаметр рабочего колеса
250
AISI 316
Текущий диаметр рабочего колеса
255 мм
Тип рабочего колеса
SuperVortex
Максимальный размер включений
25 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQV
Скорость насоса, при которой расчитаны его характеристики
1460 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Диаметр вала
42 мм
Конструкция подшипника
Стандарт.
Материалы
Корпус насоса
ASTM CF8M
Материал корпуса насоcа
EN 1.4408
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4408
Рабочее колесо, AISI/ASTM
ASTM CF8M
Код резины
V
Код материала
K
Изнашиваемое кольцо
Нержавеющая сталь
Внутреннее покрытие корпуса насоса
Без покрытия
Вал
Stainless steel
Flange
Чугун
Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 125
Размер напорного патрубка
DN 100
Максимальная температура окружающей среды
55 °C
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-1
Код присоединения
F2
Bearing lubrication
Смазка
Pump housing with feet
Да
Support block (Yes/No)
N
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-10 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
3 кВт
Частота питающей сети
50 Hz
Пусковой ток
730 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 220-240D/380-420Y В
Класс изоляции (IEC 85)
F
Номинальный ток
10.3/5.9 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.83
Номинальная скорость
1460 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
87.7 %
Эффективность двигателя при 3/4 нагрузки
88.4 %
Эффективность электродвигателя при 1/2 нагрузки
88.2 %
Монтажн. обозначение по IEC 34-7
IM V1
Энергоэффективность
IE3 87,7%
Bearing insulation type N-end
Нет
Другое
Вес(Нетто)
157 кг
Вес(Брутто)
178 кг
Объем поставки
0.509 м³
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Отсут.
Датчик давления
Н
