Наименование продукта

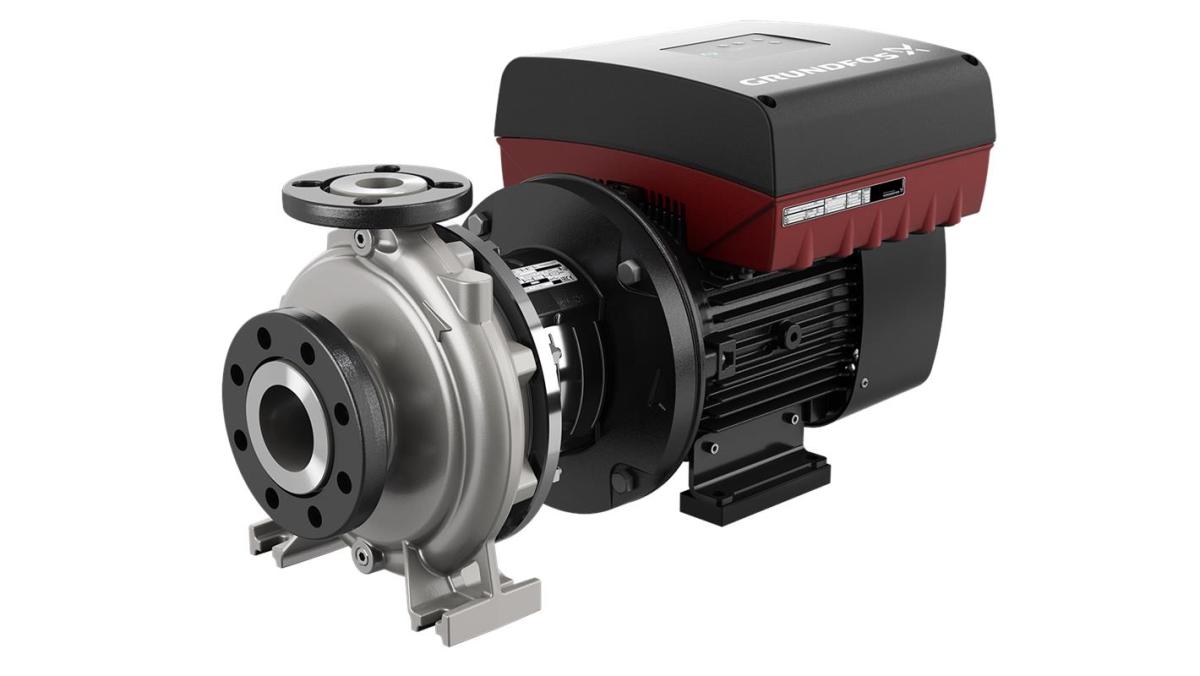

NBGE 125-100-200/183 VAASF2KVSBQQVNYB
№ продукта
92822614
EAN код
5715120095922
Цена с НДС
от 1 796 760 ₽
Технические данные
Номинальный расход
107.4 м³/ч
Номинальный напор
10.81 м
Номинальный диаметр рабочего колеса
200
AISI 316
Текущий диаметр рабочего колеса
183 мм
Тип рабочего колеса
SuperVortex
Максимальный размер включений
25 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQV
Скорость насоса, при которой расчитаны его характеристики
2901 об/м
Тип исполнения
AS
Тип установки уплотнения
Одинарное
Диаметр вала
32 мм
Конструкция подшипника
Стандарт.
Материалы
Корпус насоса
ASTM CF8M
Материал корпуса насоcа
EN 1.4408
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4408
Рабочее колесо, AISI/ASTM
ASTM CF8M
Код резины
V
Код материала
K
Изнашиваемое кольцо
Нержавеющая сталь
Внутреннее покрытие корпуса насоса
Без покрытия
Вал
Stainless steel
Flange
Чугун
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 125
Размер напорного патрубка
DN 100
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-1
Код присоединения
F2
Bearing lubrication
Смазка
Pump housing with feet
Да
Support block (Yes/No)
Y
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-10 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
11 кВт
Частота питающей сети
50 Hz
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
20.3-16.0 A
Класс энергоэфф-ти
IE5
Cos фи - характеристика мощности
0.93-0.90
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
93.1 %
Монтажн. обозначение по IEC 34-7
IM B35
Bearing insulation type N-end
Стальной подшипник
Другое
Вес(Нетто)
166 кг
Вес(Брутто)
187 кг
Объем поставки
0.509 м³
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI300 - улучшеный
Функциональный модуль
FM300 - Advanced (Расширенный)
Датчик давления
Н
| Кривая | |
|---|---|
| 92822614 |
NBGE 125-100-200/183 VAASF2KVSBQQVNYB |
1 796 760 ₽ |
50 Hz | 2 | 11 кВт | -10 .. 90 °C |
TPE2 65-60 N-A-F-I-BQQE-DYB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
