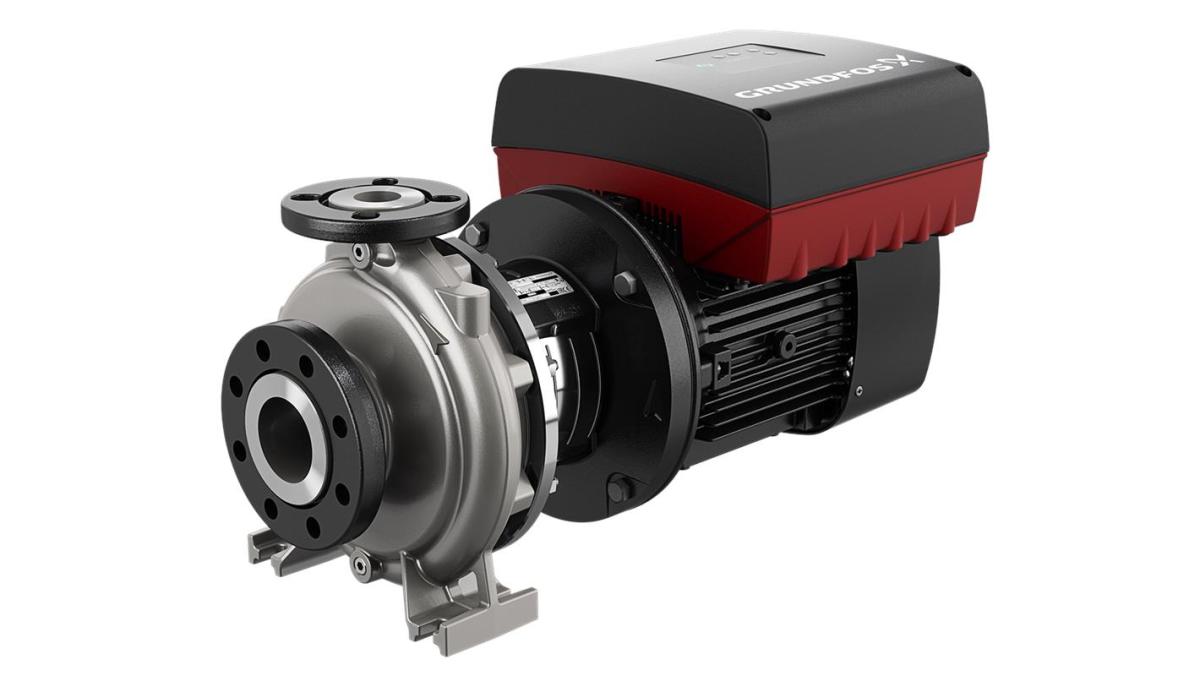

Наименование продукта
NBGE 125-100-200/199 VAAF2LESBQQEIYA
№ продукта
92822859
EAN код
5715120100589
Цена с НДС
от 1 914 520 ₽
Технические данные
Номинальный расход
63.5 м³/ч
Номинальный напор
3.2 м
Номинальный диаметр рабочего колеса
200
SAF 2205
Текущий диаметр рабочего колеса
199 мм
Тип рабочего колеса
SuperVortex
Максимальный размер включений
25 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
1450 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Диаметр вала
32 мм
Конструкция подшипника
Стандарт.
Материалы
Корпус насоса
ASTM CD4MCuN
Материал корпуса насоcа
EN 1.4517
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4517
Рабочее колесо, AISI/ASTM
ASTM CD4MCuN
Код резины
E
Код материала
L
Изнашиваемое кольцо
Нержавеющая сталь
Внутреннее покрытие корпуса насоса
Без покрытия
Вал
Stainless steel
Flange
Чугун
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 125
Размер напорного патрубка
DN 100
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-1
Код присоединения
F2
Bearing lubrication
Смазка
Pump housing with feet
Да
Support block (Yes/No)
N
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
2.2 кВт
Частота питающей сети
50 Hz
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
4.30-3.60 A
Класс энергоэфф-ти
IE5
Cos фи - характеристика мощности
0.90-0.82
Номинальная скорость
180-2200 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
89.1 %
Монтажн. обозначение по IEC 34-7
IM V1/B5
Bearing insulation type N-end
Стальной подшипник
Другое
Вес(Нетто)
99 кг
Вес(Брутто)
116 кг
Объем поставки
0.315 м³
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI300 - улучшеный
Функциональный модуль
FM300 - Advanced (Расширенный)
Датчик давления
Н
| Кривая | |
|---|---|
| 92822859 |
NBGE 125-100-200/199 VAAF2LESBQQEIYA |
1 914 520 ₽ |
50 Hz | 4 | 2.2 кВт | -25 .. 120 °C |
TPE2 65-60 N-A-F-I-BQQE-DYB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
