Наименование продукта
NBGE 125-100-250/267 VBAF2KVSBQQVKYA
№ продукта
92822996
EAN код
5715120102828
Цена с НДС
от 1 675 320 ₽
Технические данные
Номинальный расход
65.6 м³/ч
Номинальный напор
7.5 м
Номинальный диаметр рабочего колеса
250
AISI 316
Текущий диаметр рабочего колеса
267 мм
Тип рабочего колеса
SuperVortex
Максимальный размер включений
25 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQV
Скорость насоса, при которой расчитаны его характеристики
1450 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Диаметр вала
42 мм
Конструкция подшипника
Стандарт.
Материалы
Корпус насоса
ASTM CF8M
Материал корпуса насоcа
EN 1.4408
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4408
Рабочее колесо, AISI/ASTM
ASTM CF8M
Код резины
V
Код материала
K
Изнашиваемое кольцо
Нержавеющая сталь
Внутреннее покрытие корпуса насоса
Без покрытия
Вал
Stainless steel
Flange
Чугун
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 125
Размер напорного патрубка
DN 100
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-1
Код присоединения
F2
Bearing lubrication
Смазка
Pump housing with feet
Да
Support block (Yes/No)
N
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-10 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
4 кВт
Частота питающей сети
50 Hz
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
7.70-6.00 A
Класс энергоэфф-ти
IE5
Cos фи - характеристика мощности
0.92-0.87
Номинальная скорость
180-2200 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
90.3 %
Монтажн. обозначение по IEC 34-7
IM V1/B5
Bearing insulation type N-end
Стальной подшипник
Другое
Вес(Нетто)
159 кг
Вес(Брутто)
181 кг
Объем поставки
0.509 м³
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI300 - улучшеный
Функциональный модуль
FM300 - Advanced (Расширенный)
Датчик давления
Н
| Кривая | |
|---|---|
| 92822996 |
NBGE 125-100-250/267 VBAF2KVSBQQVKYA |
1 675 320 ₽ |
50 Hz | 4 | 4 кВт | -10 .. 90 °C |
TPE2 65-60 N-A-F-I-BQQE-DYB

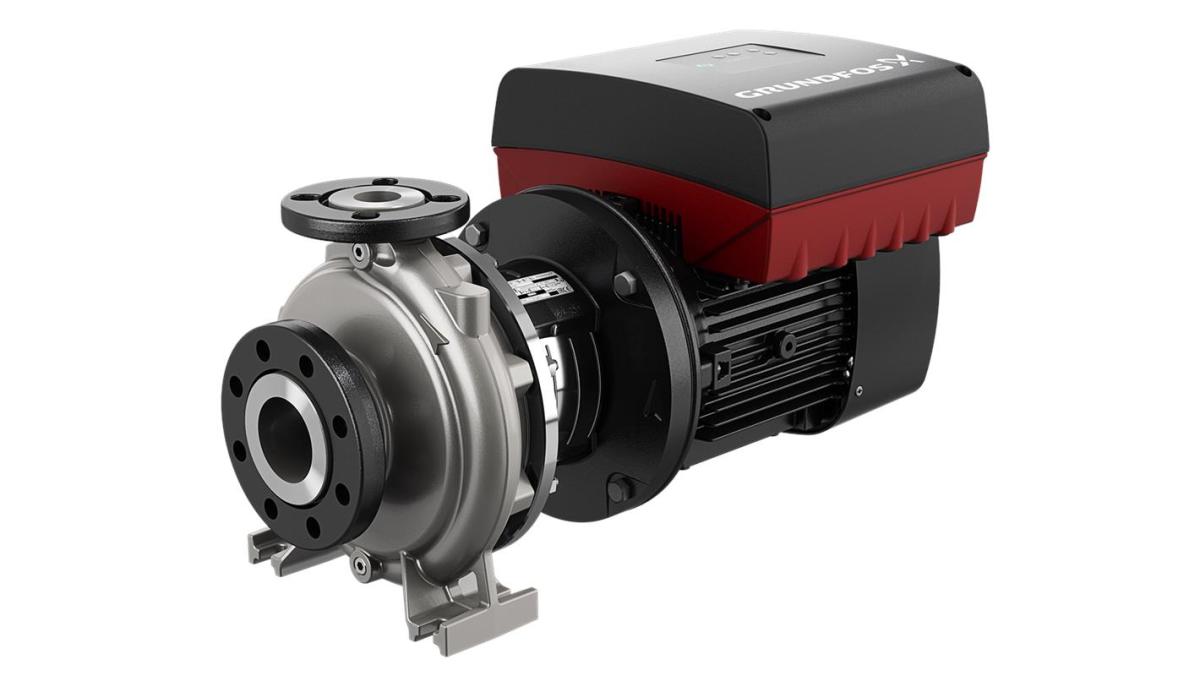

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
