Наименование продукта
NK 250-400/365 AA2F1AESBQQE1W3
№ продукта
98973052
EAN код
5712604497395
Цена с НДС
от 4 036 040 ₽
Технические данные
Номинальный расход
812.8 м³/ч
Номинальный напор
38.59 м
Номинальный диаметр рабочего колеса
400
AISI 304
Текущий диаметр рабочего колеса
365 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
1491 об/м
Тип исполнения
A2
Диаметр вала
48 мм
Конструкция подшипника
Стандарт.
Насос с электродвигателем
Да
Тип механического уплотнения
Single
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код резины
E
Код материала
A
Изнашиваемое кольцо
Латунь
Внутреннее покрытие корпуса насоса
окраска методом катодного электроосаждения
Вал
Stainless steel
Монтаж
Макс. рабочее давление
10 бар
Тип входного соединения
DIN
Тип напорного соединения
DIN
Размер всасывающего патрубка
DN 300
Размер напорного патрубка
DN 250
Максимальная температура окружающей среды
55 °C
Допустимое давление
PN 10
Стандарт соединения труб
EN 1092-2
Код присоединения
F
Grouting (Yes/No)
Нет
Coupling type
Flexible w/spacer
Конструкция рамы
EN/ISO
Код рамы
10D
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
110 кВт
Частота питающей сети
50 Hz
Пусковой ток
860 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
192 A
Класс энергоэфф-ти
IE4
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.86
Номинальная скорость
1491 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
96.3 %
Эффективность двигателя при 3/4 нагрузки
96.4 %
Эффективность электродвигателя при 1/2 нагрузки
96 %
Энергоэффективность
IE4 96,3%
Bearing insulation type N-end
Нет
Другое
Вес(Нетто)
1900 кг
Вес(Брутто)
2030 кг
Объем поставки
4.61 м³
Минимальный индекс эффективности, MEI ≥
0.46
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Отсут.
Датчик давления
Н
| Кривая | |
|---|---|
| 98973052 |
NK 250-400/365 AA2F1AESBQQE1W3 |
4 036 040 ₽ |
CC | 50 Hz | 4 | 110 кВт | -25 .. 120 °C |
NK 250-400/365 AA2F1AESBQQE1W3

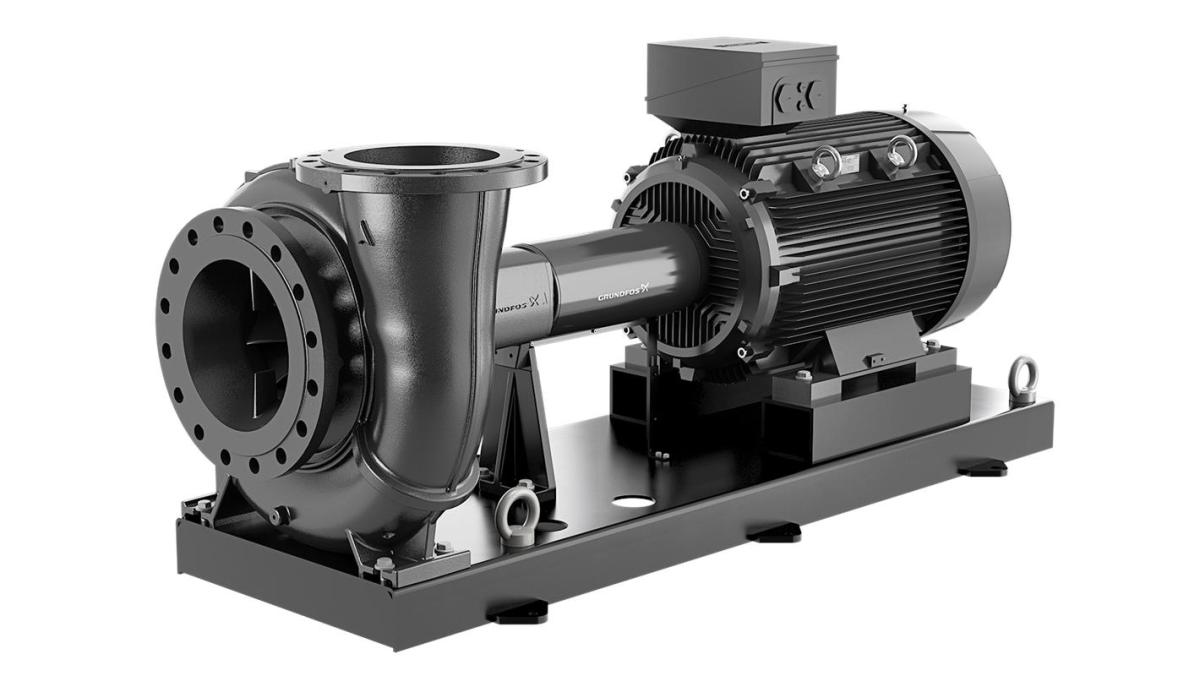

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733. Фланцы - PN 10 с размерами в соответствии с EN 1092-2. Насос оборудован осевым всасывающим, радиальным выходным патрубками и горизонтальным валом. Он имеет конструкцию с разборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника и рабочего колеса, не демонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос оснащен асинхронным электродвигателем с воздушным охлаждением, с креплением на лапах. Насос и электродвигатель поставляются смонтированными на общей плите-основании.
