Наименование продукта
NK 32-160/163 AA2F2KESBQQEKW1
№ продукта
98324686
EAN код
5711493023838
Цена с НДС
от 0 ₽
Технические данные
Номинальный расход
29.6 м³/ч
Номинальный напор
29.39 м
Номинальный диаметр рабочего колеса
160
AISI 316
Текущий диаметр рабочего колеса
163 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
2950 об/м
Тип исполнения
A2
Диаметр вала
24 мм
Конструкция подшипника
Стандарт.
Насос с электродвигателем
Да
Тип механического уплотнения
Single
Материалы
Корпус насоса
ASTM CF8M
Материал корпуса насоcа
EN 1.4408
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4408
Рабочее колесо, AISI/ASTM
ASTM CF8M
Код резины
E
Код материала
K
Изнашиваемое кольцо
Нержавеющая сталь
Внутреннее покрытие корпуса насоса
Без покрытия
Вал
Stainless steel
Монтаж
Макс. рабочее давление
16 бар
Тип входного соединения
DIN
Тип напорного соединения
DIN
Размер всасывающего патрубка
DN 50
Размер напорного патрубка
DN 32
Максимальная температура окружающей среды
55 °C
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-1
Код присоединения
F
Grouting (Yes/No)
Нет
Coupling type
Flexible w/spacer
Конструкция рамы
EN/ISO
Код рамы
4
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
4 кВт
Частота питающей сети
50 Hz
Пусковой ток
870 %
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
7.4/4.25 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.89
Номинальная скорость
2950 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
88.1 %
Эффективность двигателя при 3/4 нагрузки
88.7 %
Эффективность электродвигателя при 1/2 нагрузки
88.2 %
Энергоэффективность
IE3 88,1%
Bearing insulation type N-end
Стальной подшипник
Другое
Вес(Нетто)
129 кг
Вес(Брутто)
143 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
84137059
Объем поставки
0.289 м³
Минимальный индекс эффективности, MEI ≥
0.52
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Отсут.
Датчик давления
Н
| Кривая | |
|---|---|
| 98324686 |
NK 32-160/163 AA2F2KESBQQEKW1 |
Цена по запросу |
50 Hz | 2 | 4 кВт | -25 .. 120 °C |

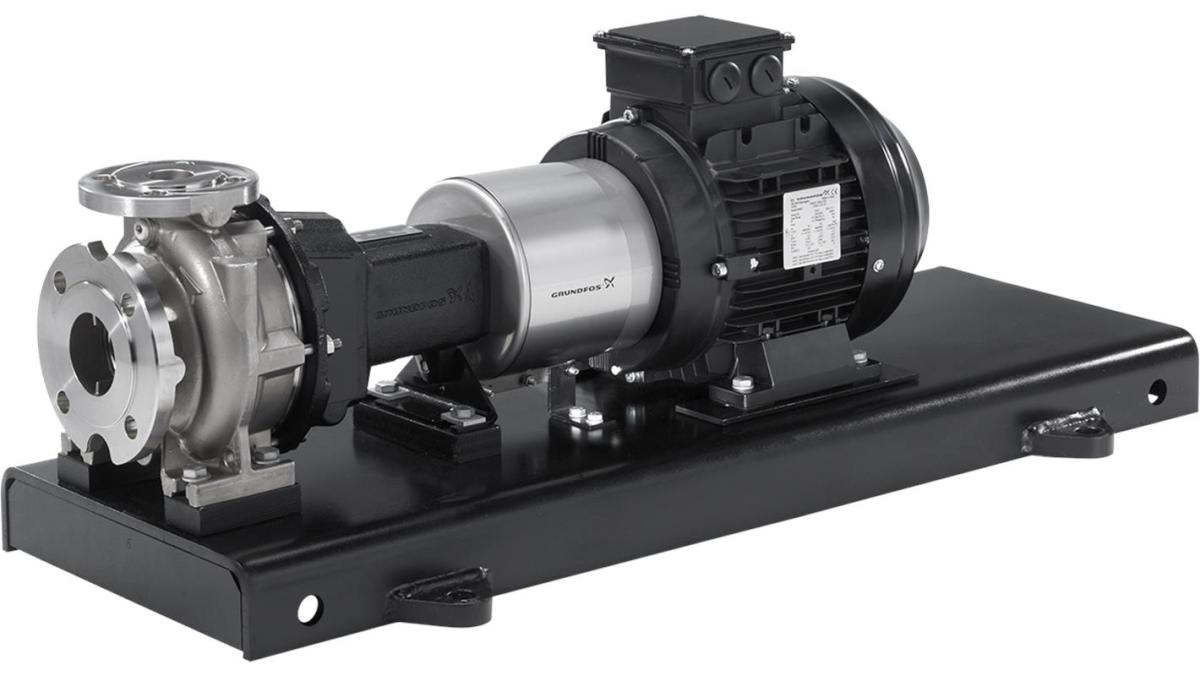

NK 32-160/163 AA2F2KESBQQEKW1
Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733. Фланцы - PN 16 с размерами в соответствии с EN 1092-1. Насос оборудован осевым всасывающим, радиальным выходным патрубками и горизонтальным валом. Он имеет конструкцию с разборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника и рабочего колеса, не демонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос оснащен асинхронным электродвигателем с воздушным охлаждением, с креплением на лапах. Насос и электродвигатель поставляются смонтированными на общей плите-основании.
