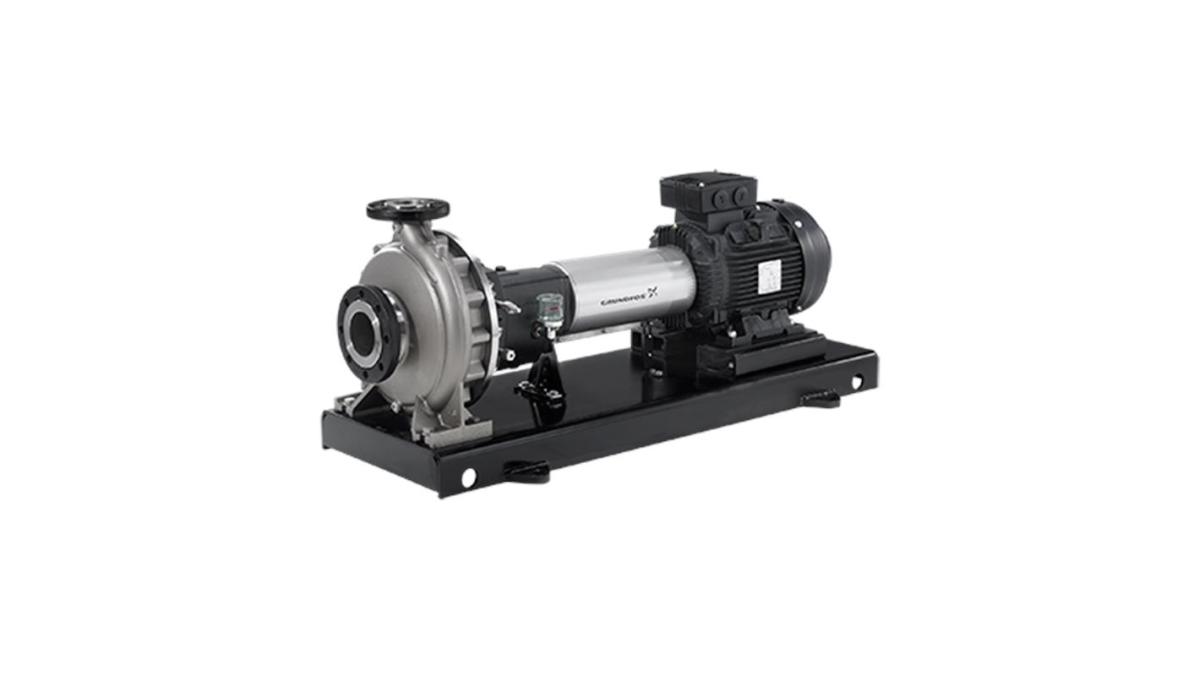

Наименование продукта
NKG 125-100-200/215 VAA1F2LESBQQEJY3
№ продукта
92894779
EAN код
5715121176989
Цена с НДС
от 1 747 080 ₽
Технические данные
Номинальный расход
88.41 м³/ч
Номинальный напор
3.548 м
Номинальный диаметр рабочего колеса
200
SAF 2205
Текущий диаметр рабочего колеса
215 мм
Тип рабочего колеса
SuperVortex
Максимальный размер включений
25 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
1460 об/м
Тип исполнения
A1
Диаметр вала
32 мм
Конструкция подшипника
Стандарт.
Насос с электродвигателем
Да
Тип механического уплотнения
Single
Материалы
Корпус насоса
ASTM CD4MCuN
Материал корпуса насоcа
EN 1.4517
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4517
Рабочее колесо, AISI/ASTM
ASTM CD4MCuN
Код резины
E
Код материала
L
Внутреннее покрытие корпуса насоса
Без покрытия
Вал
Stainless steel
Flange
Чугун
Монтаж
Макс. рабочее давление
16 бар
Тип входного соединения
DIN
Тип напорного соединения
DIN
Размер всасывающего патрубка
DN 125
Размер напорного патрубка
DN 100
Максимальная температура окружающей среды
55 °C
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-1
Код присоединения
F
Grouting (Yes/No)
Нет
Coupling type
Flexible w/o spacer
Конструкция рамы
EN/ISO
Код рамы
6 ST
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
3 кВт
Частота питающей сети
50 Hz
Пусковой ток
730 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
5.9/3.45 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.83
Номинальная скорость
1460 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
87.7 %
Эффективность двигателя при 3/4 нагрузки
88.4 %
Эффективность электродвигателя при 1/2 нагрузки
88.2 %
Энергоэффективность
IE3 87,7%
Bearing insulation type N-end
Нет
Другое
Вес(Нетто)
231 кг
Вес(Брутто)
246 кг
Объем поставки
0.554 м³
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Отсут.
Датчик давления
Н
