Наименование продукта

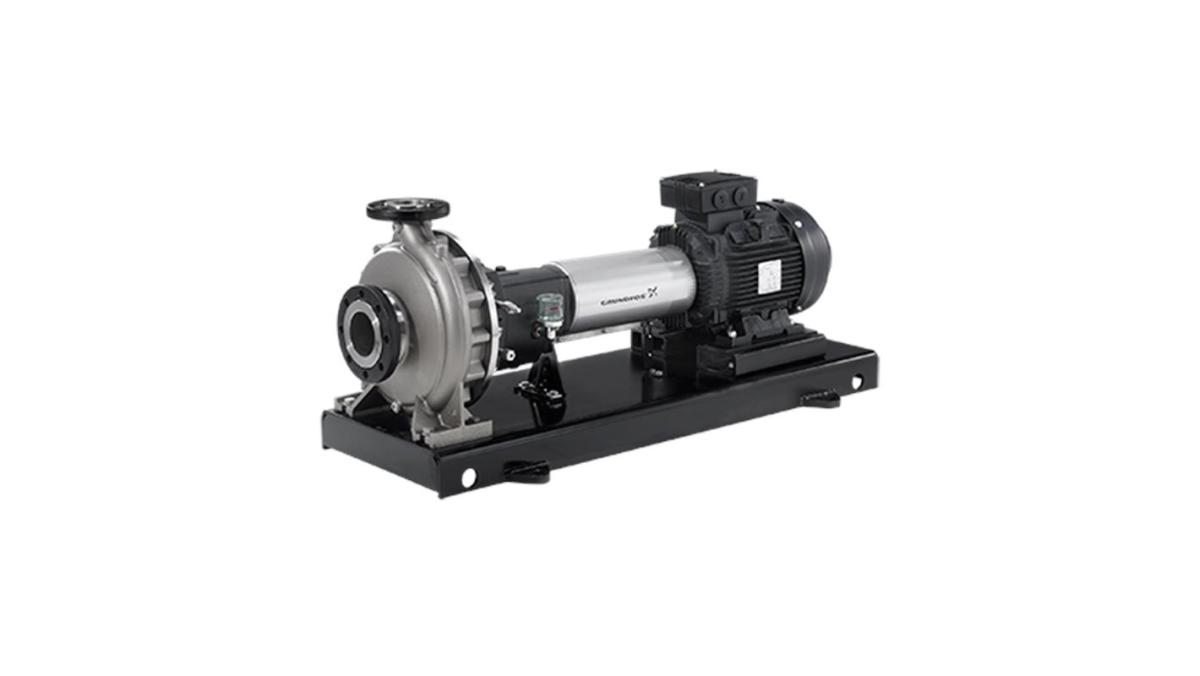

NKG 125-100-250/275 VBA2F2LVSBQQVSY1
№ продукта
92894151
EAN код
5715121167482
Цена с НДС
от 2 736 080 ₽
Технические данные
Номинальный расход
133.7 м³/ч
Номинальный напор
31.04 м
Номинальный диаметр рабочего колеса
250
SAF 2205
Текущий диаметр рабочего колеса
275 мм
Тип рабочего колеса
SuperVortex
Максимальный размер включений
25 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQV
Скорость насоса, при которой расчитаны его характеристики
2955 об/м
Тип исполнения
A2
Диаметр вала
42 мм
Конструкция подшипника
Стандарт.
Насос с электродвигателем
Да
Тип механического уплотнения
Single
Материалы
Корпус насоса
ASTM CD4MCuN
Материал корпуса насоcа
EN 1.4517
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4517
Рабочее колесо, AISI/ASTM
ASTM CD4MCuN
Код резины
V
Код материала
L
Внутреннее покрытие корпуса насоса
Без покрытия
Вал
Stainless steel
Flange
Чугун
Монтаж
Макс. рабочее давление
16 бар
Тип входного соединения
DIN
Тип напорного соединения
DIN
Размер всасывающего патрубка
DN 125
Размер напорного патрубка
DN 100
Максимальная температура окружающей среды
55 °C
Допустимое давление
PN 16
Стандарт соединения труб
EN 1092-1
Код присоединения
F
Grouting (Yes/No)
Нет
Coupling type
Flexible w/spacer
Конструкция рамы
EN/ISO
Код рамы
8
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-10 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
37 кВт
Частота питающей сети
50 Hz
Пусковой ток
710 %
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
65/37.5 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.88
Номинальная скорость
2955 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
93.7 %
Эффективность двигателя при 3/4 нагрузки
94.2 %
Эффективность электродвигателя при 1/2 нагрузки
94.0 %
Энергоэффективность
IE3 93,7%
Bearing insulation type N-end
Стальной подшипник
Другое
Вес(Нетто)
532 кг
Вес(Брутто)
559 кг
Объем поставки
0.987 м³
Language on pump nameplate
Британский английский
Система управления
Преобразователь частоты
Отсут.
Датчик давления
Н
