Наименование продукта
CR 10-1 A-A-A-E-HQQE
№ продукта
96500979
EAN код
5700396212937
Цена с НДС
от 112 240 ₽
Технические данные
Номинальный расход
10 м³/ч
Номинальный напор
7.1 м
Сертификаты
CE,EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS,ACS
16 бар / -20 °C
Максимальный напор
9.9 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
2
Рабочие колеса
1
Код торцевого уплотнения вала
HQQE
Модель
A
Скорость насоса, при которой расчитаны его характеристики
2873 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
0
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Основание
Чугун
Рабочее колесо, AISI/ASTM
AISI 304
Код резины
E
Код материала
A
Подшипник
SIC
Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
1 1/2 inch
Размер напорного патрубка
1 1/2 inch
Максимальная температура окружающей среды
60 °C
Размер фланца электродвигателя
FT85
Стандарт трубного присоединения
Oval / Rp
Допустимое давление
PN 16
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
A
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
0.37 кВт
Частота питающей сети
50 Hz
Пусковой ток
490-530 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 220-240D/380-415Y В
Класс изоляции (IEC 85)
F
Номинальный ток
1.74/1.00 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
71A
Cos фи - характеристика мощности
0.80-0.70
Номинальная скорость
2850-2880 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
73.8 %
Эффективность двигателя при 3/4 нагрузки
79.0-76.5 %
Эффективность электродвигателя при 1/2 нагрузки
75.5-71.5 %
Энергия (Р2), необходимая для насоса
0.37 кВт
Другое
Вес(Нетто)
31 кг
Вес(Брутто)
35 кг
Cтрана происхождения
DE
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
0.08 м³
Danish VVS No.
385903010
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96500979 |
CR 10-1 A-A-A-E-HQQE |
112 240 ₽ |
IA | 50 Hz | 2 | 0.37 кВт | -20 .. 120 °C |

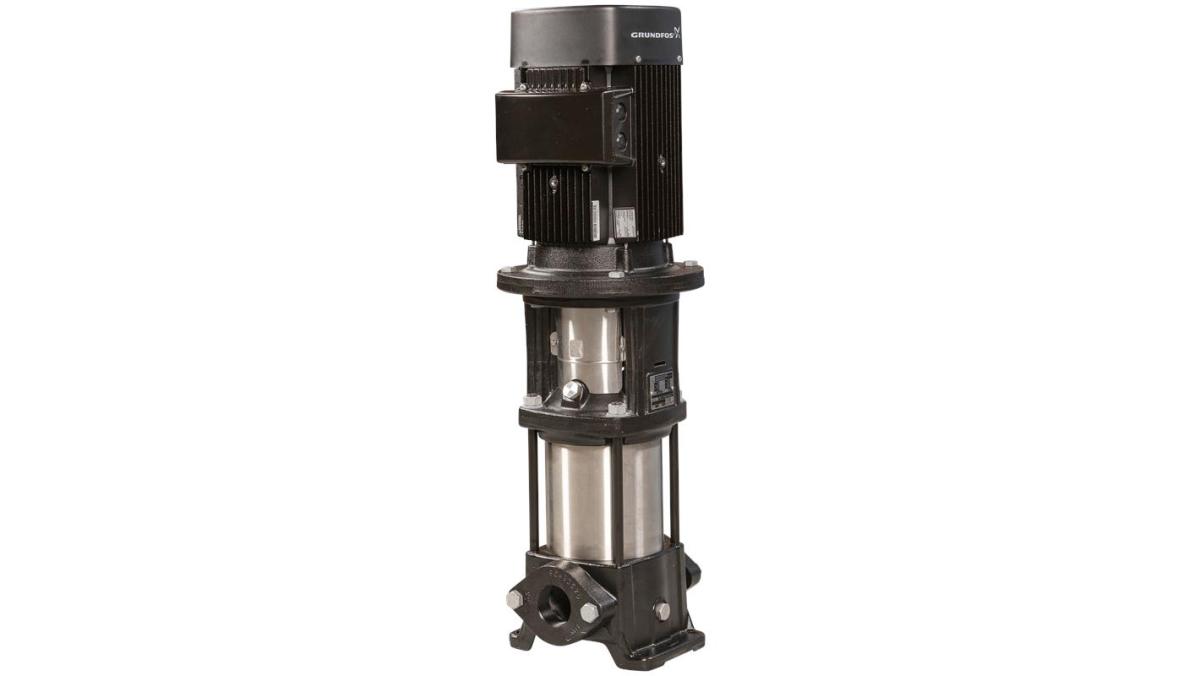

CR 10-1 A-A-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
