Наименование продукта
CR 32-4-2 A-F-A-E-HQQE
№ продукта
98684180
EAN код
5711499577496
Цена с НДС
от 0 ₽
Технические данные
Номинальный расход
30 м³/ч
Номинальный напор
53.1 м
Сертификаты
EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS,ACS
16 бар / -30 °C
Максимальный напор
70.3 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
4
Рабочие колеса
4
Код торцевого уплотнения вала
HQQE
Модель
B
Скорость насоса, при которой расчитаны его характеристики
2919 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
2
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Основание
Чугун
Рабочее колесо, AISI/ASTM
AISI 304
Код резины
E
Код материала
A
Подшипник
SIC
Опорный подшипник
Graflon
Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 65
Размер напорного патрубка
DN 65
Максимальная температура окружающей среды
60 °C
Размер фланца электродвигателя
FF265
Стандарт трубного присоединения
DIN
Допустимое давление
PN 40
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-30 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
7.5 кВт
Частота питающей сети
50 Hz
Пусковой ток
780-910 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 380-415D/660-690Y В
Класс изоляции (IEC 85)
F
Номинальный ток
14.4-14.0/8.30-8.10 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
132SB
Cos фи - характеристика мощности
0.88-0.86
Номинальная скорость
2910-2920 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
90.1-90.4 %
Эффективность двигателя при 3/4 нагрузки
90.8-90.9 %
Эффективность электродвигателя при 1/2 нагрузки
90.8-90.4 %
Энергия (Р2), необходимая для насоса
7.5 кВт
Другое
Вес(Нетто)
110 кг
Вес(Брутто)
133 кг
Cтрана происхождения
CN
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
0.309 м³
Область продаж
China
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 98684180 |
CR 32-4-2 A-F-A-E-HQQE |
Цена по запросу |
50 Hz | 2 | 7.5 кВт | -30 .. 120 °C |
CR 32-4-2 A-F-A-E-HQQE

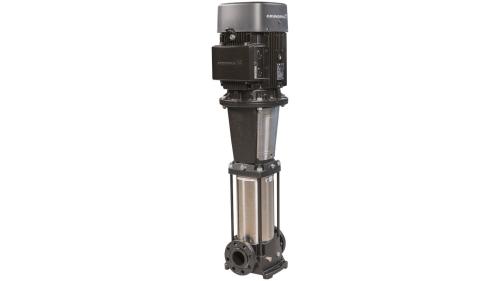

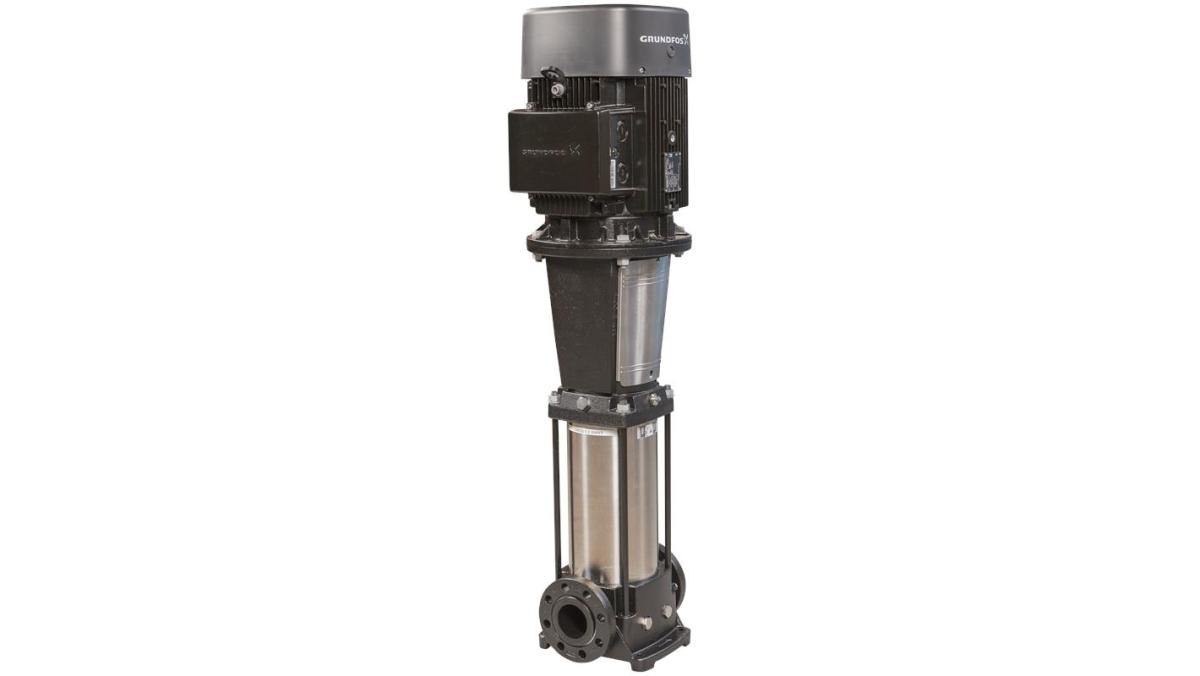

Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью фланцев стандарта DIN. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
