Наименование продукта
CR 45-12-2 A-F-A-V-HQQV
№ продукта
96122843
EAN код
5700396688879
Цена с НДС
от 1 748 920 ₽
Технические данные
Номинальный расход
45 м³/ч
Номинальный напор
242.1 м
Сертификаты
CE,EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS
33 бар / -20 °C
Максимальный напор
295.8 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
12
Рабочие колеса
12
Код торцевого уплотнения вала
HQQV
Модель
B
Скорость насоса, при которой расчитаны его характеристики
2960 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
2
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Основание
Чугун
Рабочее колесо, AISI/ASTM
AISI 304
Код резины
V
Код материала
A
Подшипник
SIC
Опорный подшипник
Graflon
Монтаж
Макс. рабочее давление
33 бар
Размер всасывающего патрубка
DN 80
Размер напорного патрубка
DN 80
Максимальная температура окружающей среды
55 °C
Размер фланца электродвигателя
FF400
Стандарт трубного присоединения
DIN
Допустимое давление
PN 40
Макс. давление при заданной темп-ре
33 бар / 90 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
45 кВт
Частота питающей сети
50 Hz
Пусковой ток
690 %
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
78/45 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.89
Номинальная скорость
2960 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
94.0 %
Эффективность двигателя при 3/4 нагрузки
94.5 %
Эффективность электродвигателя при 1/2 нагрузки
94.4 %
Энергоэффективность
IE3 94,0%
Энергия (Р2), необходимая для насоса
45 кВт
Другое
Вес(Нетто)
460 кг
Вес(Брутто)
562 кг
Cтрана происхождения
DK
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
1.24 м³
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96122843 |
CR 45-12-2 A-F-A-V-HQQV |
1 748 920 ₽ |
IC | 50 Hz | 2 | 45 кВт | -20 .. 90 °C |

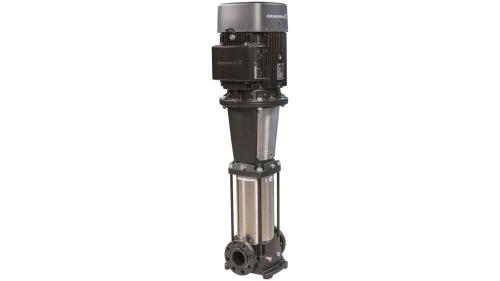

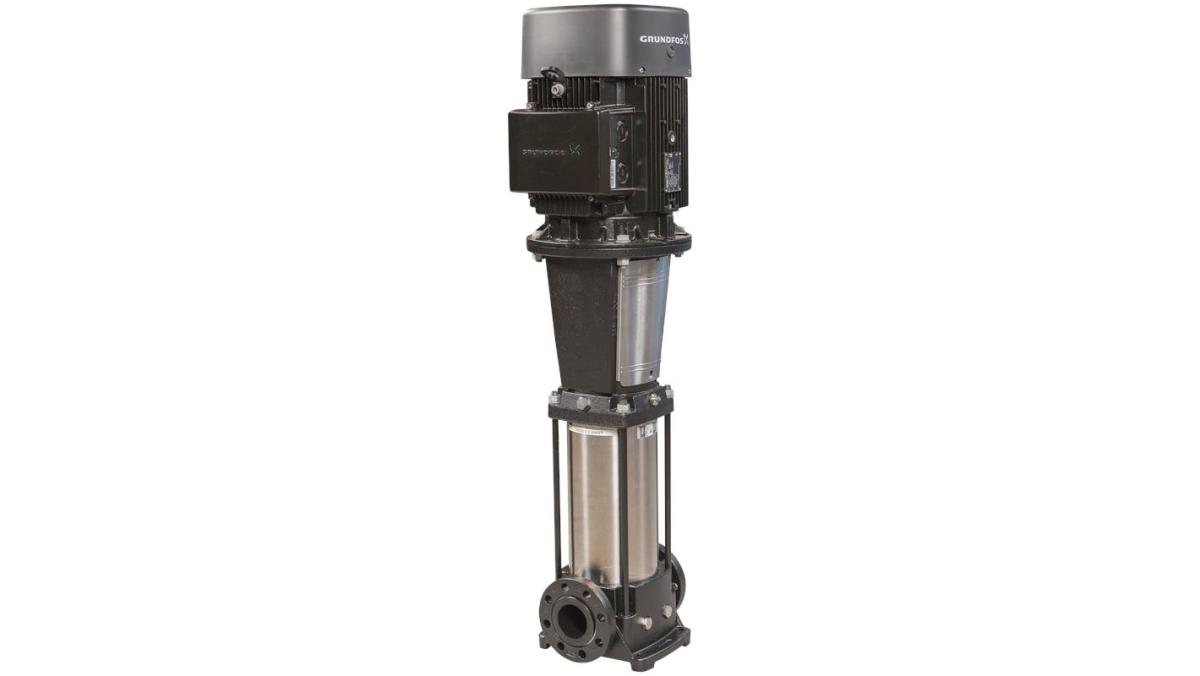

CR 45-12-2 A-F-A-V-HQQV
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью фланцев стандарта DIN. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
