Наименование продукта
CRE 15-2 N-A-A-E-HQQE
№ продукта
99071526
EAN код
5712606193042
Цена с НДС
от 402 040 ₽
Технические данные
Номинальный расход
20.5 м³/ч
Номинальный напор
31.6 м
Сертификаты
CE,EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS,ACS
10 бар / -20 °C
Максимальный напор
41.3 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
2
Рабочие колеса
2
Код торцевого уплотнения вала
HQQE
Модель
A
Скорость насоса, при которой расчитаны его характеристики
3514 об/м
Тип исполнения
N
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
0
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Основание
Чугун
Рабочее колесо, AISI/ASTM
AISI 304
Код резины
E
Код материала
A
Подшипник
SIC
Монтаж
Макс. рабочее давление
10 бар
Размер всасывающего патрубка
2 inch
Размер напорного патрубка
2 inch
Максимальная температура окружающей среды
50 °C
Размер фланца электродвигателя
FT130
Стандарт трубного присоединения
Oval / Rp
Допустимое давление
PN 10
Макс. давление при заданной темп-ре
10 бар / 120 °C
Код присоединения
A
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
3 кВт
Частота питающей сети
50 / 60 Hz
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
5.80-4.80 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
100LA
Cos фи - характеристика мощности
0.91-0.86
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
90.7 %
Энергия (Р2), необходимая для насоса
3 кВт
Over/undersize motor
Эл-тель стандартного типоразмера
Другое
Вес(Нетто)
54 кг
Вес(Брутто)
76 кг
Cтрана происхождения
KZ
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
0.234 м³
Config. file no
99059044
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Встроен.
Панель управления
Стандарт
Функциональный модуль
FM300 - Advanced (Расширенный)
Датчик давления
Да
| Кривая | |
|---|---|
| 99071526 |
CRE 15-2 N-A-A-E-HQQE |
402 040 ₽ |
ID | 50 / 60 Hz | 3 кВт | -20 .. 120 °C |

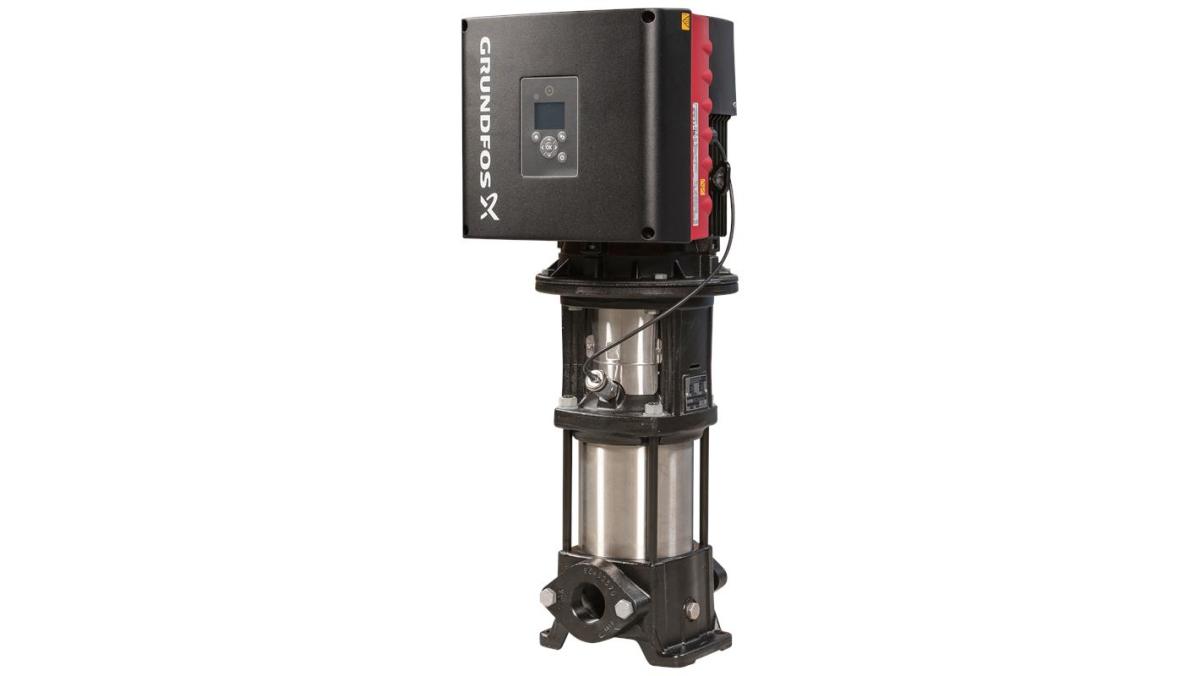

CRE 15-2 N-A-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Насос оснащен синхронным 3-фазным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:
