Наименование продукта

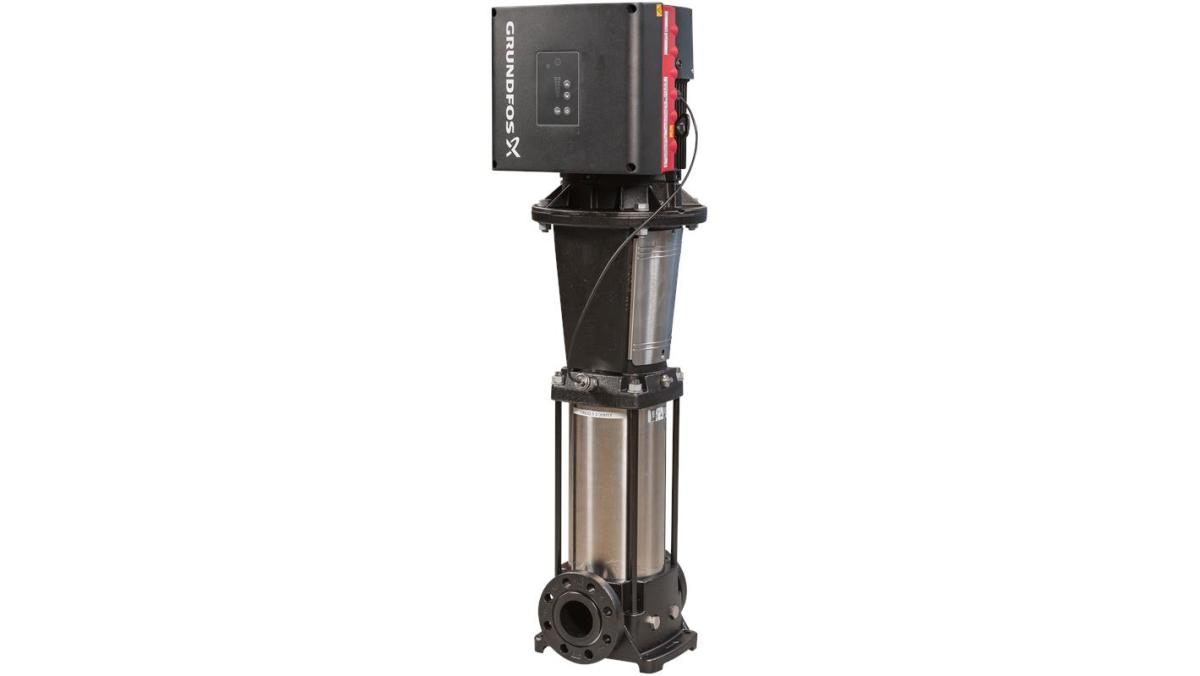

CRE 64-2-1 N-F-A-E-HQQE
№ продукта
92962221
EAN код
5715122223996
Цена с НДС
от 1 456 360 ₽
Технические данные
Номинальный расход
77 м³/ч
Номинальный напор
53.8 м
Сертификаты
CE,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS,ACS
16 бар / -30 °C
Максимальный напор
74 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
2
Рабочие колеса
2
Код торцевого уплотнения вала
HQQE
Модель
B
Скорость насоса, при которой расчитаны его характеристики
3540 об/м
Тип исполнения
N
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
1
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Основание
Чугун
Рабочее колесо, AISI/ASTM
AISI 304
Код резины
E
Код материала
A
Подшипник
SIC
Опорный подшипник
Graflon
Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 100
Размер напорного патрубка
DN 100
Максимальная температура окружающей среды
50 °C
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-30 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
18.5 кВт
Частота питающей сети
50 / 60 Hz
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-480 В
Класс изоляции (IEC 85)
F
Номинальный ток
33.0-27.8 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
160LB
Cos фи - характеристика мощности
0.94-0.92
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
92.8 %
Энергия (Р2), необходимая для насоса
18.5 кВт
Over/undersize motor
Эл-тель стандартного типоразмера
Другое
Вес(Нетто)
162 кг
Вес(Брутто)
212 кг
Объем поставки
0.819 м³
Config. file no
92938448
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Встроен.
Панель управления
Стандарт
Функциональный модуль
FM310 - Advanced
Датчик давления
Да
| Кривая | |
|---|---|
| 92962221 |
CRE 64-2-1 N-F-A-E-HQQE |
1 456 360 ₽ |
ID | 50 / 60 Hz | 18.5 кВт | -30 .. 120 °C |
