Наименование продукта
CRN 1-25 A-FGJ-A-V-HQQV
№ продукта
96516437
EAN код
5700396743219
Цена с НДС
от 235 520 ₽
Технические данные
Номинальный расход
1.8 м³/ч
Номинальный напор
119.6 м
Сертификаты
CE,EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS
25 бар / -20 °C
Максимальный напор
155.9 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
25
Рабочие колеса
25
Код торцевого уплотнения вала
HQQV
Модель
A
Скорость насоса, при которой расчитаны его характеристики
2896 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
0
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
V
Код материала
A
Подшипник
SIC
Монтаж
Макс. рабочее давление
25 бар
Размер всасывающего патрубка
DN 25/32
Размер напорного патрубка
DN 25/32
Максимальная температура окружающей среды
60 °C
Размер фланца электродвигателя
FT115
Стандарт трубного присоединения
DIN / ANSI / JIS
Допустимое давление
PN 25
Макс. давление при заданной темп-ре
25 бар / 90 °C
Код присоединения
FGJ
Размер входного фланца
300 lb
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
1.5 кВт
Частота питающей сети
50 Hz
Пусковой ток
750-820 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 220-240D/380-415Y В
Класс изоляции (IEC 85)
F
Номинальный ток
5.70/3.30 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
90SD
Cos фи - характеристика мощности
0.84-0.78
Номинальная скорость
2890-2910 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
84.2 %
Эффективность двигателя при 3/4 нагрузки
86.4-84.9 %
Эффективность электродвигателя при 1/2 нагрузки
86.0-83.0 %
Энергия (Р2), необходимая для насоса
1.5 кВт
Другое
Вес(Нетто)
40.5 кг
Вес(Брутто)
43.4 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
0.13 м³
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96516437 |
CRN 1-25 A-FGJ-A-V-HQQV |
235 520 ₽ |
IA | 50 Hz | 2 | 1.5 кВт | -20 .. 90 °C |

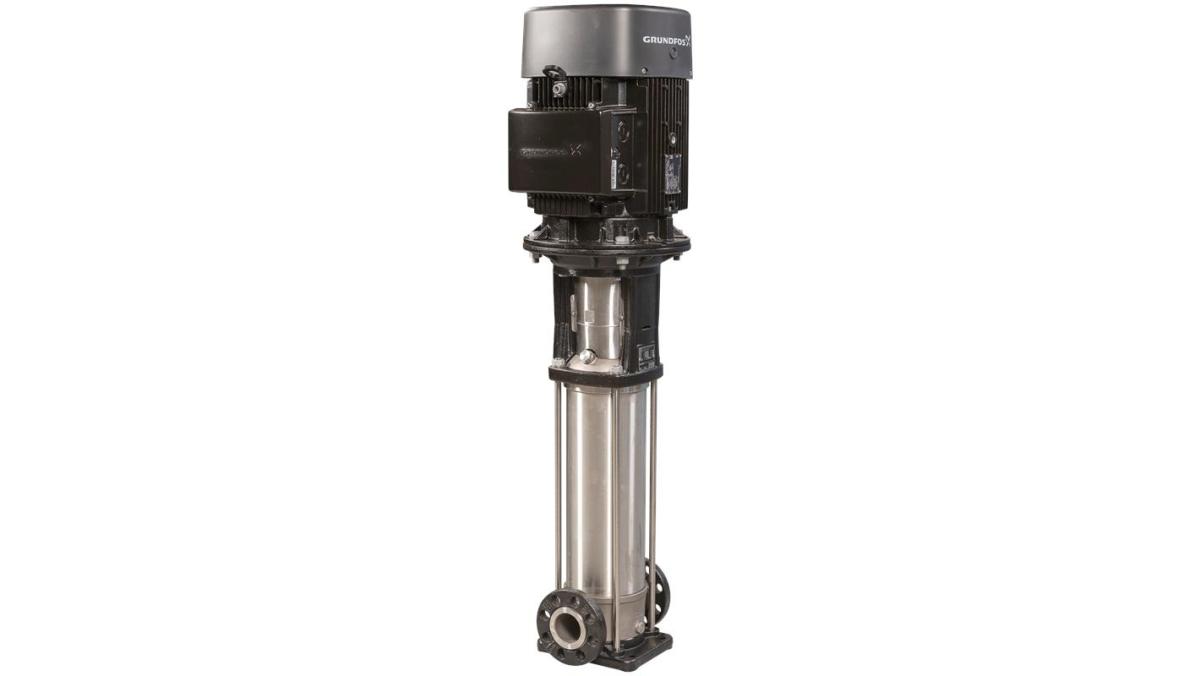

CRN 1-25 A-FGJ-A-V-HQQV
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью комбинированных фланцев стандартов DIN-ANSI-JIS. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
