Наименование продукта
CRN 10-10 A-FGJ-A-E-HQQE
№ продукта
96501294
EAN код
5700396219233
Цена с НДС
от 331 200 ₽
Технические данные
Номинальный расход
10 м³/ч
Номинальный напор
81.6 м
Сертификаты
CE,EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS,ACS
25 бар / -20 °C
Максимальный напор
102 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
10
Рабочие колеса
10
Код торцевого уплотнения вала
HQQE
Модель
A
Скорость насоса, при которой расчитаны его характеристики
2917 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
0
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
E
Код материала
A
Подшипник
SIC
Монтаж
Макс. рабочее давление
25 бар
Размер всасывающего патрубка
DN 40
Размер напорного патрубка
DN 40
Максимальная температура окружающей среды
60 °C
Размер фланца электродвигателя
FT130
Стандарт трубного присоединения
DIN / ANSI / JIS
Допустимое давление
PN 25
Макс. давление при заданной темп-ре
25 бар / 120 °C
Код присоединения
FGJ
Размер входного фланца
300 lb
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
4 кВт
Частота питающей сети
50 Hz
Пусковой ток
1000-1110 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 380-415D В
Класс изоляции (IEC 85)
F
Номинальный ток
7.9 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
112MC
Cos фи - характеристика мощности
0.87
Номинальная скорость
2920-2940 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
88.1 %
Эффективность двигателя при 3/4 нагрузки
88.6-88.2 %
Эффективность электродвигателя при 1/2 нагрузки
85.2-88.1 %
Энергия (Р2), необходимая для насоса
4 кВт
Другое
Вес(Нетто)
73 кг
Вес(Брутто)
77 кг
Cтрана происхождения
DE
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
0.13 м³
Danish VVS No.
385913102
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96501294 |
CRN 10-10 A-FGJ-A-E-HQQE |
331 200 ₽ |
IA | 50 Hz | 2 | 4 кВт | -20 .. 120 °C |

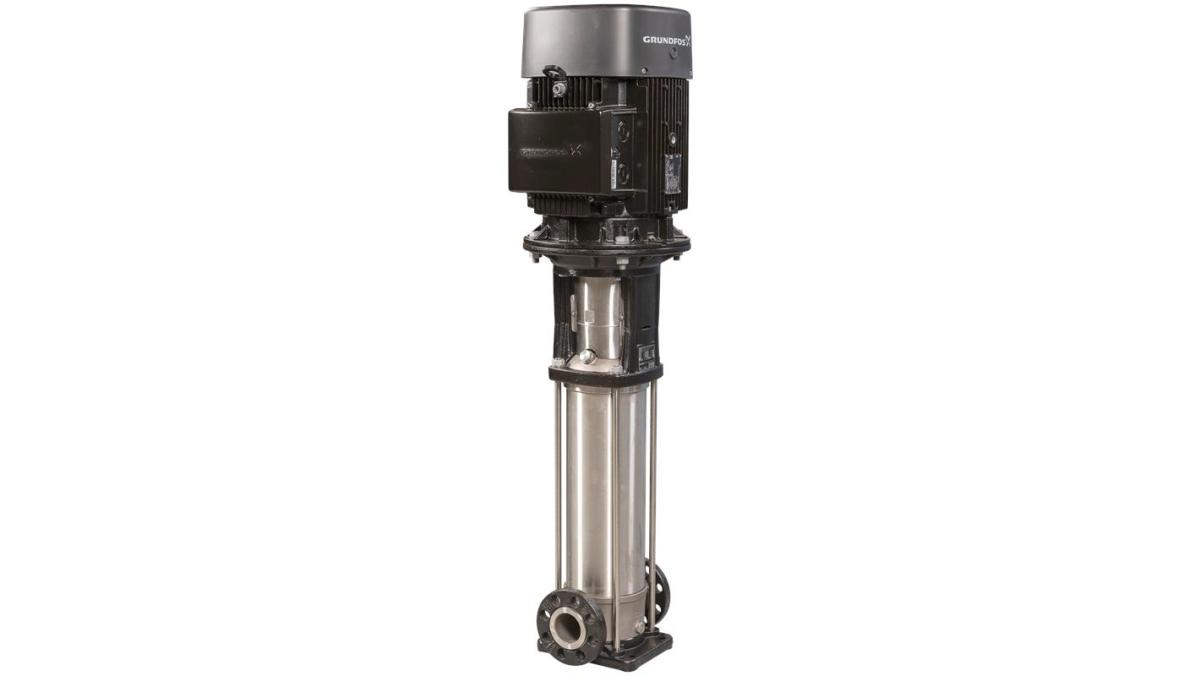

CRN 10-10 A-FGJ-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью комбинированных фланцев стандартов DIN-ANSI-JIS. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
