Наименование продукта
CRN 10-20 A-P-A-V-HQQV
№ продукта
96501387
EAN код
5700396221199
Цена с НДС
от 494 040 ₽
Технические данные
Номинальный расход
10 м³/ч
Номинальный напор
165.2 м
Сертификаты
CE,EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS
25 бар / -20 °C
Максимальный напор
205 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
20
Рабочие колеса
20
Код торцевого уплотнения вала
HQQV
Модель
A
Скорость насоса, при которой расчитаны его характеристики
2919 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
0
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
V
Код материала
A
Подшипник
SIC
Монтаж
Макс. рабочее давление
25 бар
Размер всасывающего патрубка
DN 50
Размер напорного патрубка
DN 50
Максимальная температура окружающей среды
60 °C
Размер фланца электродвигателя
FF265
Стандарт трубного присоединения
PJE
Допустимое давление
PN 50
Макс. давление при заданной темп-ре
25 бар / 90 °C
Код присоединения
P
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
7.5 кВт
Частота питающей сети
50 Hz
Пусковой ток
780-910 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 380-415D/660-690Y В
Класс изоляции (IEC 85)
F
Номинальный ток
14,4-14,0/8,30-8,10 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
132SB
Cos фи - характеристика мощности
0.88-0.82
Номинальная скорость
2910-2920 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
90.1-90.4 %
Эффективность двигателя при 3/4 нагрузки
90.8-90.9 %
Эффективность электродвигателя при 1/2 нагрузки
90.8-90.4 %
Энергия (Р2), необходимая для насоса
7.5 кВт
Другое
Вес(Нетто)
106 кг
Вес(Брутто)
128 кг
Cтрана происхождения
DE
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
0.321 м³
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96501387 |
CRN 10-20 A-P-A-V-HQQV |
494 040 ₽ |
IA | 50 Hz | 2 | 7.5 кВт | -20 .. 90 °C |

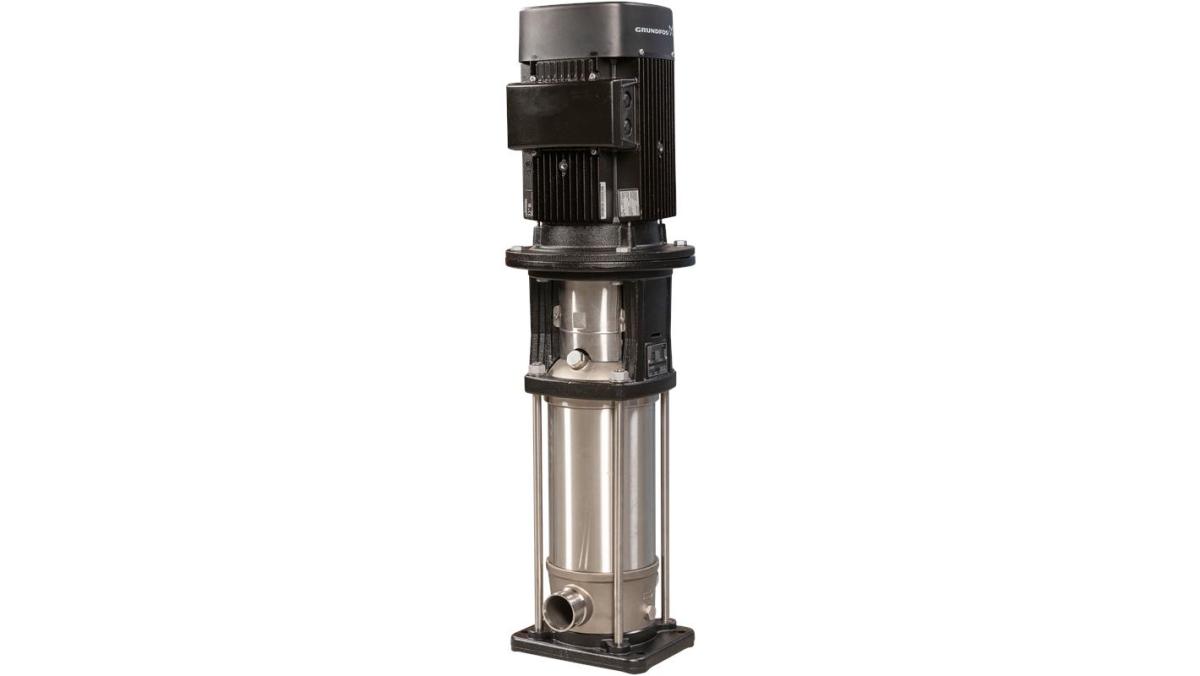

CRN 10-20 A-P-A-V-HQQV
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью муфт PJE (Victaulic®). Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
