Наименование продукта
CRN 15-1 A-CA-A-E-HQQE
№ продукта
96501782
EAN код
5700396229102
Цена с НДС
от 180 320 ₽
Технические данные
Номинальный расход
17 м³/ч
Номинальный напор
9.9 м
Сертификаты
CE,EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS,ACS
25 бар / -20 °C
Максимальный напор
13.5 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
2
Рабочие колеса
1
Код торцевого уплотнения вала
HQQE
Модель
A
Скорость насоса, при которой расчитаны его характеристики
2853 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
0
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
E
Код материала
A
Подшипник
SIC
Монтаж
Макс. рабочее давление
25 бар
Размер всасывающего патрубка
DN 50
Размер напорного патрубка
DN 50
Максимальная температура окружающей среды
60 °C
Размер фланца электродвигателя
FT100
Стандарт трубного присоединения
FlexiClamp
Допустимое давление
PN 25
Макс. давление при заданной темп-ре
25 бар / 120 °C
Код присоединения
CA
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
1.1 кВт
Частота питающей сети
50 Hz
Пусковой ток
450-500 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 220-240D/380-415Y В
Класс изоляции (IEC 85)
F
Номинальный ток
4.35/2.50 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
80C
Cos фи - характеристика мощности
0.83-0.76
Номинальная скорость
2840-2870 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
82.7 %
Эффективность двигателя при 3/4 нагрузки
84.6-84.0 %
Эффективность электродвигателя при 1/2 нагрузки
85.4-82.8 %
Энергия (Р2), необходимая для насоса
1.1 кВт
Другое
Вес(Нетто)
36 кг
Вес(Брутто)
39 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
0.094 м³
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96501782 |
CRN 15-1 A-CA-A-E-HQQE |
180 320 ₽ |
IC | 50 Hz | 2 | 1.1 кВт | -20 .. 120 °C |
CRN 15-1 A-CA-A-E-HQQE

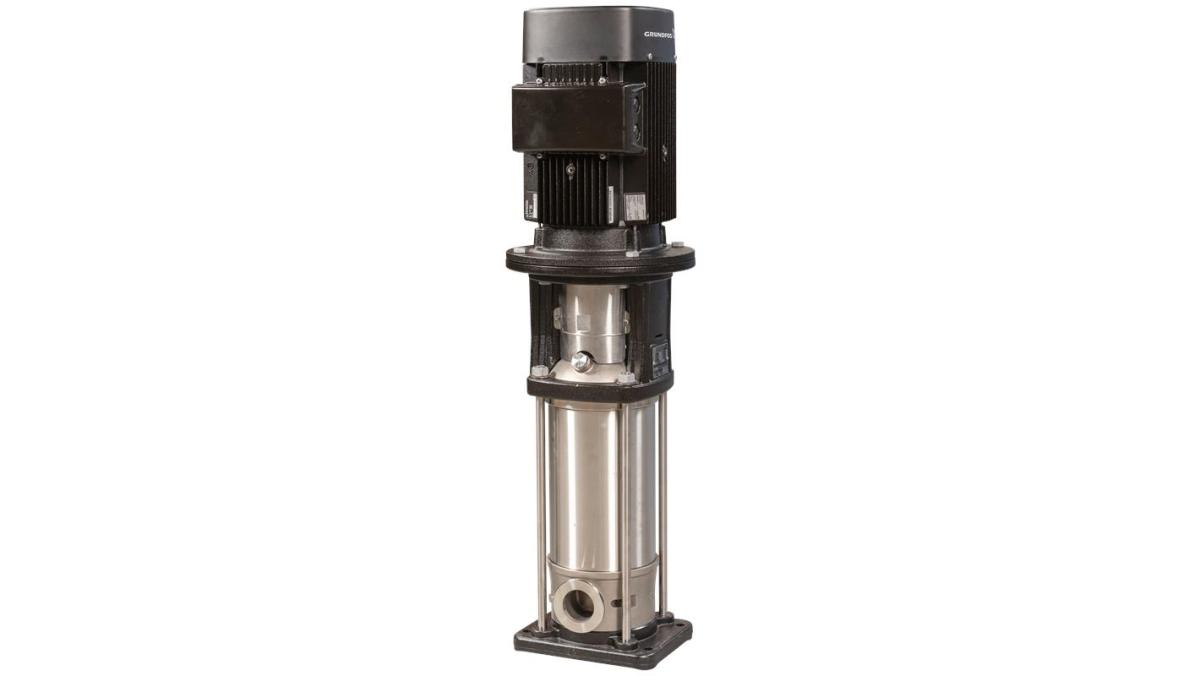

Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью соединений FlexiClamps. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
