Наименование продукта
CRN 155-7 A-F-A-E-HQQE
№ продукта
92905870
EAN код
5715121359405
Цена с НДС
от 3 948 640 ₽
Технические данные
Номинальный расход
155 м³/ч
Номинальный напор
196.2 м
Сертификаты
CE,UKCA,SEPRO
40 бар / 80 °C
Максимальный напор
263.7 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
7
Рабочие колеса
7
Код торцевого уплотнения вала
HQQE
Модель
A
Скорость насоса, при которой расчитаны его характеристики
2984 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
0
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Охлаждение
IC 411
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
E
Код материала
A
Подшипник
WC/WC
Опорный подшипник
Graflon
Разгрузочная гидропята
Да
Материал, сертифицирован по
Европейским стандартам
Монтаж
Макс. рабочее давление
40 бар
Размер всасывающего патрубка
DN 150
Размер напорного патрубка
DN 150
Максимальная температура окружающей среды
55 °C
Размер фланца электродвигателя
FF600
Стандарт трубного присоединения
DIN
Допустимое давление
PN 25/40
Макс. давление при заданной темп-ре
25 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
110 кВт
Частота питающей сети
50 Hz
Пусковой ток
910 %
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
184/107 A
Класс энергоэфф-ти
IE4
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.9
Номинальная скорость
2988 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
96 %
Эффективность двигателя при 3/4 нагрузки
95.9 %
Эффективность электродвигателя при 1/2 нагрузки
95.1 %
Энергоэффективность
IE4 96%
Энергия (Р2), необходимая для насоса
110 кВт
Другое
Вес(Нетто)
1280 кг
Вес(Брутто)
1500 кг
Объем поставки
3.91 м³
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 92905870 |
CRN 155-7 A-F-A-E-HQQE |
3 948 640 ₽ |
IC | 50 Hz | 2 | 110 кВт | -20 .. 120 °C |
CRN 155-7 A-F-A-E-HQQE

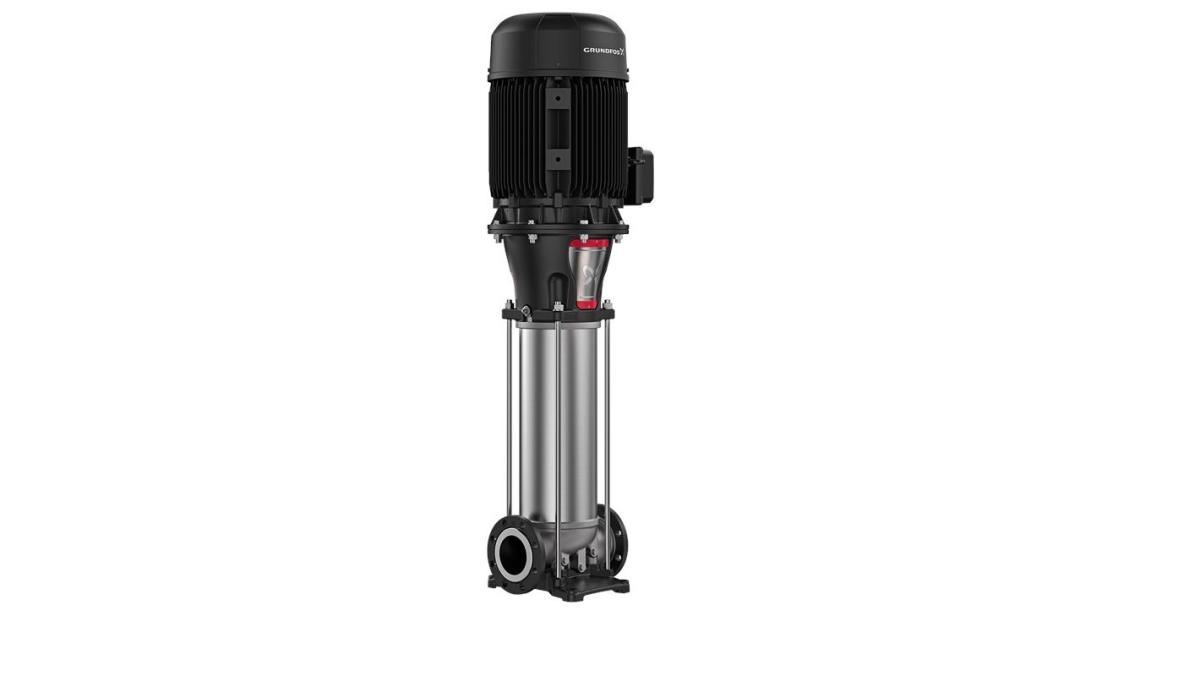

Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали. Встроенное устройство компенсации осевых нагрузок поглощает гидравлические осевые нагрузки, позволяя использовать стандартный электродвигатель. Картриджевое уплотнение вала от компании Grundfos обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Изнашиваемые элементы уплотнения вала входят в состав комплектов запчастей и могут быть заменены без замены уплотнения вала в целом. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью фланцев стандарта DIN. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
