Наименование продукта
CRN 215-1-1 A-P-A-E-HQQE
№ продукта
99144244
EAN код
5712607571924
Технические данные
Номинальный расход
215 м³/ч
Номинальный напор
28.2 м
Сертификаты
CE,EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
ACS
ASTM A351 CF8M
Максимальный напор
41.1 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
1
Рабочие колеса
1
Код торцевого уплотнения вала
HQQE
Модель
A
Скорость насоса, при которой расчитаны его характеристики
2962 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
1
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Охлаждение
IC 411
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
E
Код материала
A
Подшипник
WC/WC
Опорный подшипник
Graflon
Разгрузочная гидропята
Нет
Материал, сертифицирован по
Европейским стандартам
Монтаж
Макс. рабочее давление
25 бар
Размер всасывающего патрубка
DN 200
Размер напорного патрубка
DN 200
Максимальная температура окружающей среды
60 °C
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
PJE
Допустимое давление
PN 40
Макс. давление при заданной темп-ре
25 бар / 120 °C
Код присоединения
P
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
22 кВт
Частота питающей сети
50 Hz
Пусковой ток
830 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 380-415D/660-690Y В
Класс изоляции (IEC 85)
F
Номинальный ток
39.5/22.8 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
180MB
Cos фи - характеристика мощности
0.90
Номинальная скорость
2950 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
92.7 %
Эффективность двигателя при 3/4 нагрузки
93.7-94.0 %
Эффективность электродвигателя при 1/2 нагрузки
94.4-94.1 %
Энергия (Р2), необходимая для насоса
22 кВт
Другое
Вес(Нетто)
367 кг
Вес(Брутто)
488 кг
Cтрана происхождения
KZ
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
1.25 м³
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 99144244 |
CRN 215-1-1 A-P-A-E-HQQE |
Цена по запросу |
50 Hz | 2 | 22 кВт | -20 .. 120 °C |
CRN 215-1-1 A-P-A-E-HQQE

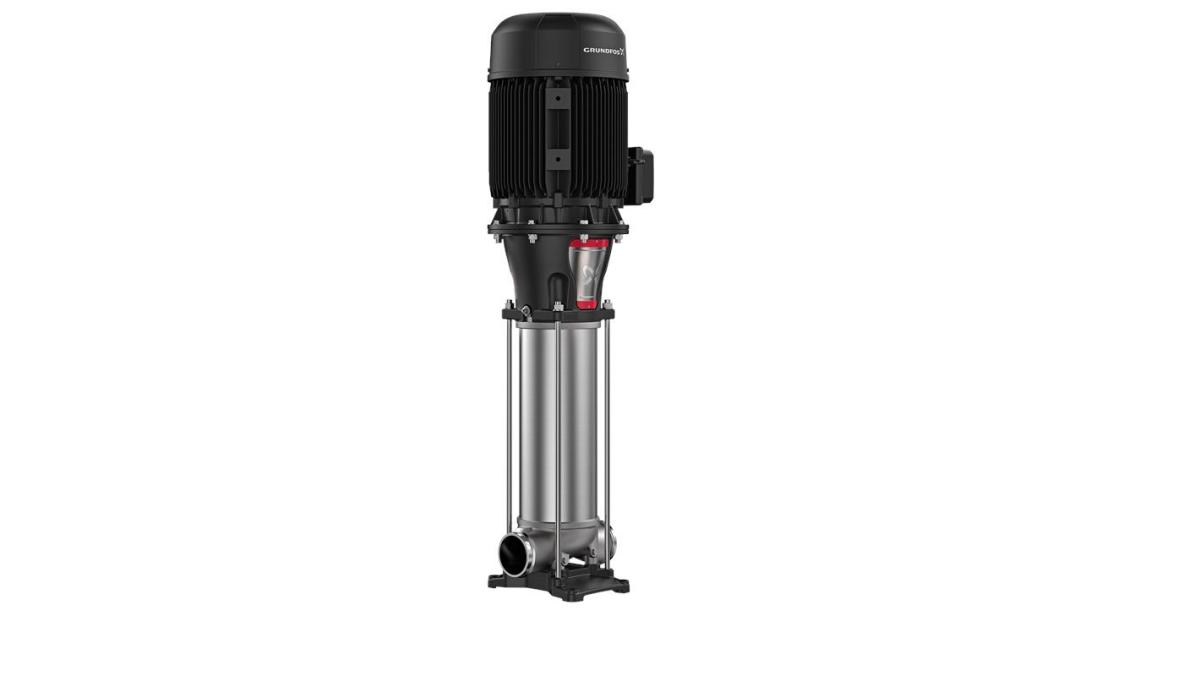

Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали. Картриджевое уплотнение вала от компании Grundfos обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью муфт PJE (Victaulic®). Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
