Наименование продукта

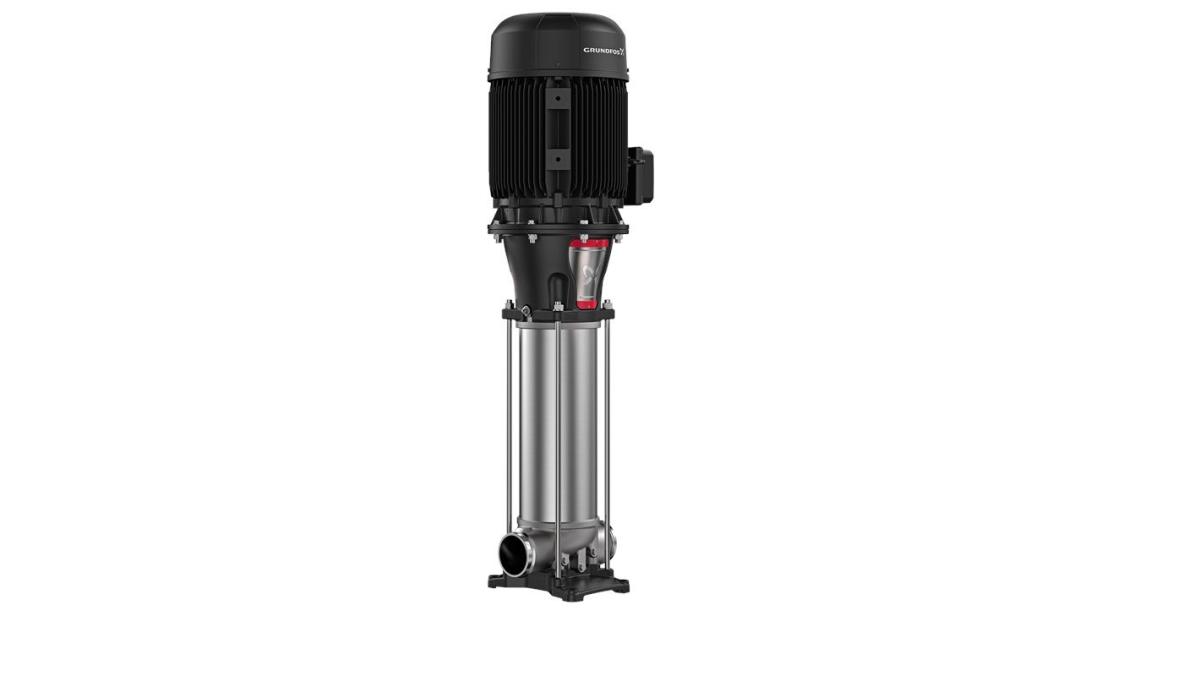

CRN 255-3-2 A-P-A-V-HQQV
№ продукта
92906142
EAN код
5715121365000
Цена с НДС
от 4 346 080 ₽
Технические данные
Номинальный расход
255 м³/ч
Номинальный напор
96.6 м
Сертификаты
CE,UKCA,SEPRO
ASTM A351 CF8M
Максимальный напор
131 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
3
Рабочие колеса
3
Код торцевого уплотнения вала
HQQV
Модель
A
Скорость насоса, при которой расчитаны его характеристики
2977 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
2
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Охлаждение
IC 411
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
V
Код материала
A
Подшипник
WC/WC
Опорный подшипник
Graflon
Разгрузочная гидропята
Да
Материал, сертифицирован по
Европейским стандартам
Монтаж
Макс. рабочее давление
25 бар
Размер всасывающего патрубка
DN 200
Размер напорного патрубка
DN 200
Максимальная температура окружающей среды
55 °C
Размер фланца электродвигателя
FF500
Стандарт трубного присоединения
PJE
Допустимое давление
PN 40
Макс. давление при заданной темп-ре
25 бар / 90 °C
Код присоединения
P
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
90 кВт
Частота питающей сети
50 Hz
Пусковой ток
850 %
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
151/87 A
Класс энергоэфф-ти
IE4
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.9
Номинальная скорость
2980 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
95.8 %
Эффективность двигателя при 3/4 нагрузки
96.1 %
Эффективность электродвигателя при 1/2 нагрузки
95.8 %
Энергоэффективность
IE4 95,8%
Энергия (Р2), необходимая для насоса
90 кВт
Другое
Вес(Нетто)
938 кг
Вес(Брутто)
1100 кг
Объем поставки
2.48 м³
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
