Наименование продукта
CRN 95-10 A-F-A-E-HQQE
№ продукта
92905834
EAN код
5715121358774
Цена с НДС
от 3 193 320 ₽
Технические данные
Номинальный расход
95 м³/ч
Номинальный напор
236.7 м
Сертификаты
CE,UKCA,SEPRO
40 бар / 80 °C
Максимальный напор
310.8 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
10
Рабочие колеса
10
Код торцевого уплотнения вала
HQQE
Модель
A
Скорость насоса, при которой расчитаны его характеристики
2975 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
0
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Охлаждение
IC 411
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
E
Код материала
A
Подшипник
WC/WC
Опорный подшипник
Graflon
Разгрузочная гидропята
Да
Материал, сертифицирован по
Европейским стандартам
Монтаж
Макс. рабочее давление
40 бар
Размер всасывающего патрубка
DN 100
Размер напорного патрубка
DN 100
Максимальная температура окружающей среды
55 °C
Размер фланца электродвигателя
FF500
Стандарт трубного присоединения
DIN
Допустимое давление
PN 25/40
Макс. давление при заданной темп-ре
30 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
75 кВт
Частота питающей сети
50 Hz
Пусковой ток
850 %
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Способ запуска
VFD or Soft starter
Класс изоляции (IEC 85)
F
Номинальный ток
126/73 A
Класс энергоэфф-ти
IE4
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.9
Номинальная скорость
2978 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
95.6 %
Эффективность двигателя при 3/4 нагрузки
95.8 %
Эффективность электродвигателя при 1/2 нагрузки
95.6 %
Энергоэффективность
IE4 95,6%
Энергия (Р2), необходимая для насоса
75 кВт
Другое
Вес(Нетто)
773 кг
Вес(Брутто)
955 кг
Объем поставки
2.91 м³
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 92905834 |
CRN 95-10 A-F-A-E-HQQE |
3 193 320 ₽ |
IC | 50 Hz | 2 | 75 кВт | -20 .. 120 °C |

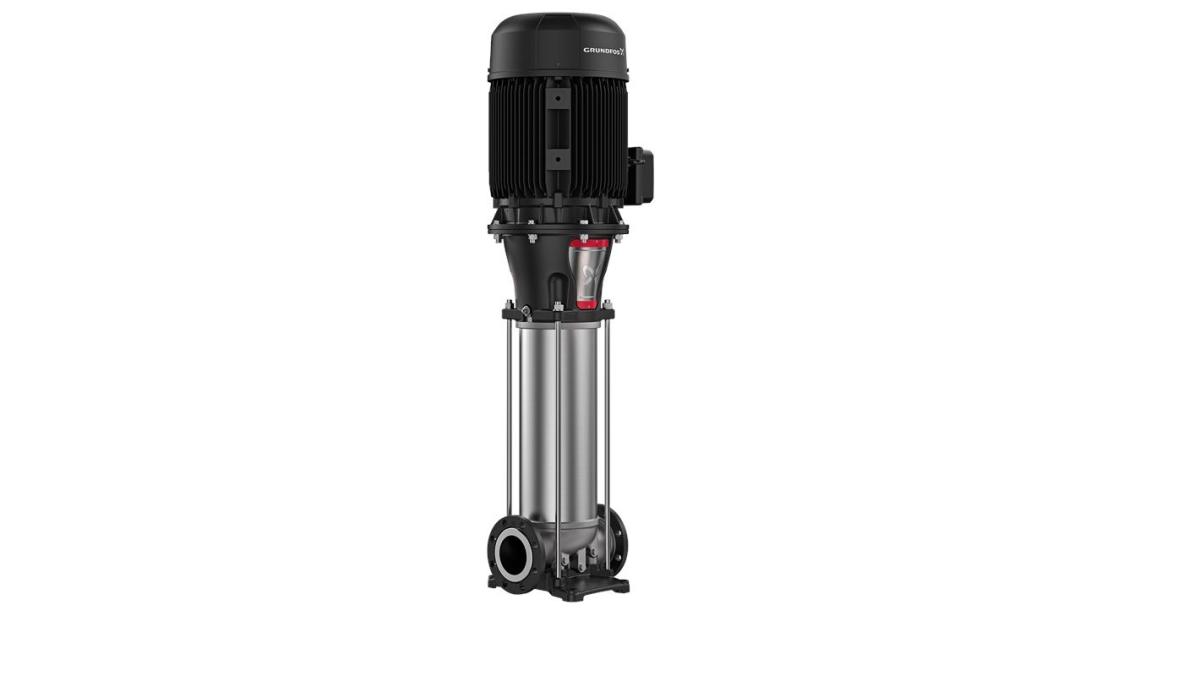

CRN 95-10 A-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали. Встроенное устройство компенсации осевых нагрузок поглощает гидравлические осевые нагрузки, позволяя использовать стандартный электродвигатель. Картриджевое уплотнение вала от компании Grundfos обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Изнашиваемые элементы уплотнения вала входят в состав комплектов запчастей и могут быть заменены без замены уплотнения вала в целом. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью фланцев стандарта DIN. Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.
