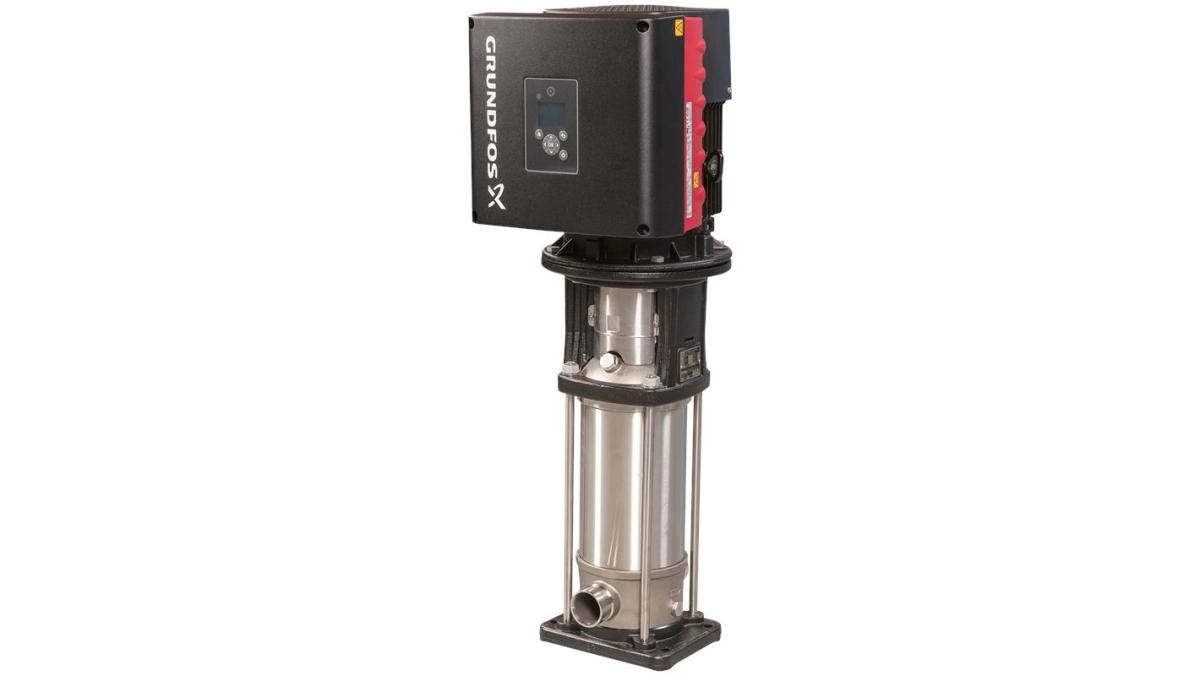

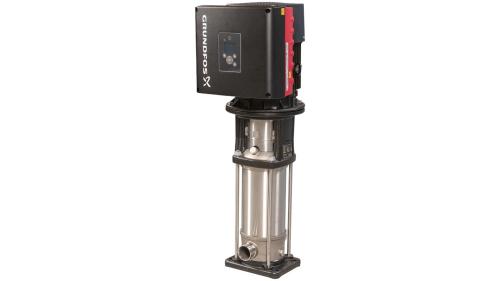

Наименование продукта
CRNE 125-1-1 A-P-A-V-HQQV
№ продукта
92959080
EAN код
5715122175172
Цена с НДС
от 1 429 680 ₽
Технические данные
Номинальный расход
150 м³/ч
Номинальный напор
24.4 м
Сертификаты
CE,UKCA,SEPRO
Сертифицирован для питьевой воды
ACS,WRAS
ASTM A351 CF8M
Максимальный напор
37.7 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Рабочие колеса
1
Код торцевого уплотнения вала
HQQV
Модель
A
Скорость насоса, при которой расчитаны его характеристики
3556 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
1
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
V
Код материала
A
Подшипник
WC/WC
Опорный подшипник
Graflon
Разгрузочная гидропята
Нет
Материал, сертифицирован по
Европейским стандартам

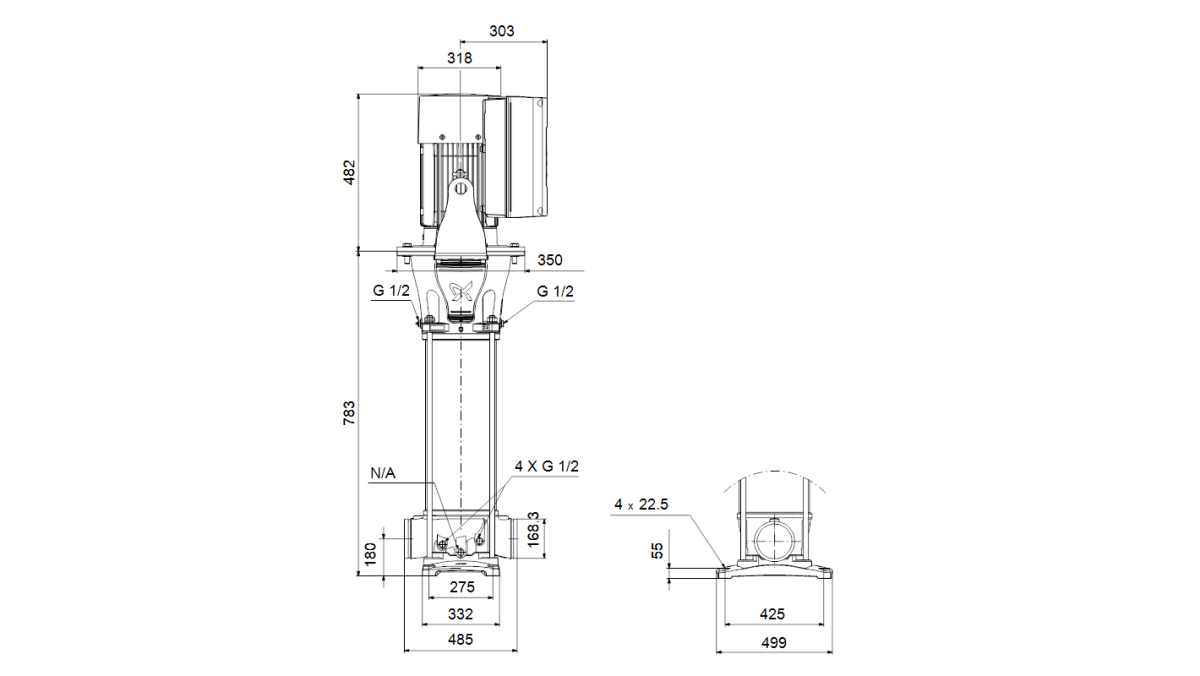

Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 150
Размер напорного патрубка
DN 150
Максимальная температура окружающей среды
50 °C
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
PJE
Допустимое давление
PN 40
Макс. давление при заданной темп-ре
16 бар / 90 °C
Код присоединения
P
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³

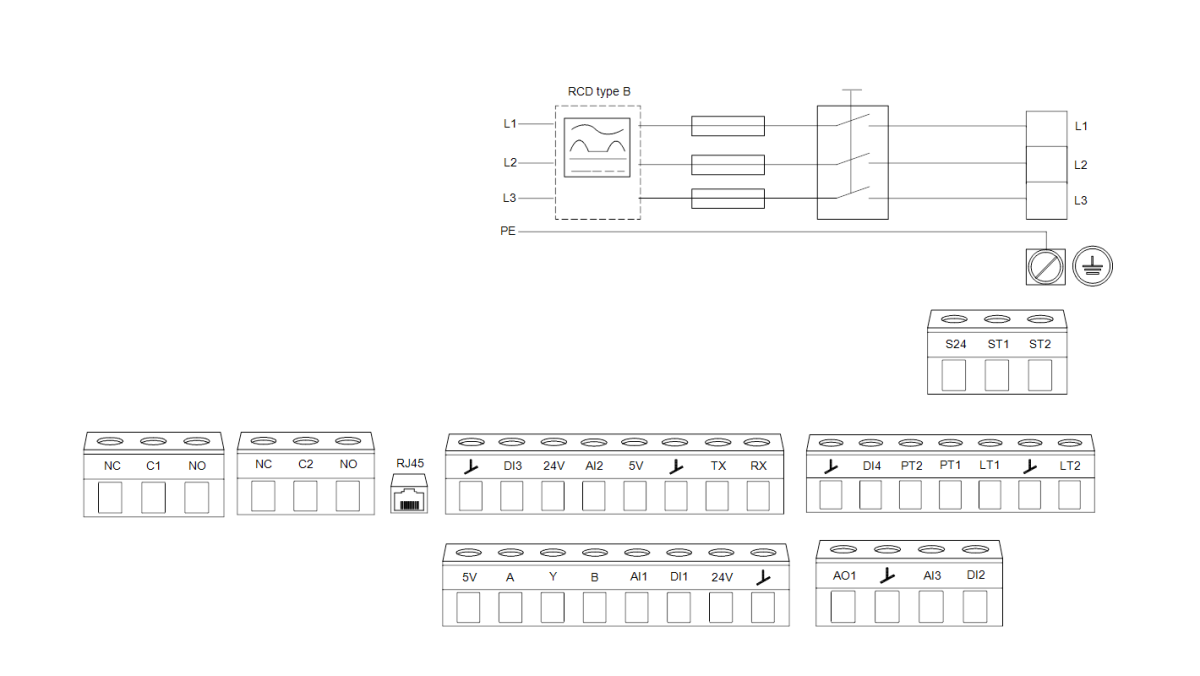

Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
15 кВт
Частота питающей сети
50 / 60 Hz
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-480 В
Класс изоляции (IEC 85)
F
Номинальный ток
26.7-22.0 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
160MA
Cos фи - характеристика мощности
0.94-0.92
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
92.8 %
Энергия (Р2), необходимая для насоса
15 кВт
Over/undersize motor
Эл-тель стандартного типоразмера
Другое
Вес(Нетто)
218 кг
Вес(Брутто)
287 кг
Объем поставки
1.14 м³
Config. file no
92938410
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Встроен.
Функциональный модуль
FM310 - Advanced
Датчик давления
Н
| Кривая | |
|---|---|
| 92959080 |
CRNE 125-1-1 A-P-A-V-HQQV |
1 429 680 ₽ |
ID | 50 / 60 Hz | 15 кВт | -20 .. 90 °C |
TPE2 65-60 N-A-F-I-BQQE-DYB
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
Наименование продукта
CRNE 125-1-1 A-P-A-V-HQQV
№ продукта
92959080
EAN код
5715122175172
Цена с НДС
от 1 429 680 ₽
Технические данные
Номинальный расход
150 м³/ч
Номинальный напор
24.4 м
Сертификаты
CE,UKCA,SEPRO
Сертифицирован для питьевой воды
ACS,WRAS
ASTM A351 CF8M
Максимальный напор
37.7 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Рабочие колеса
1
Код торцевого уплотнения вала
HQQV
Модель
A
Скорость насоса, при которой расчитаны его характеристики
3556 об/м
Тип исполнения
A
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
1
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
V
Код материала
A
Подшипник
WC/WC
Опорный подшипник
Graflon
Разгрузочная гидропята
Нет
Материал, сертифицирован по
Европейским стандартам
Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 150
Размер напорного патрубка
DN 150
Максимальная температура окружающей среды
50 °C
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
PJE
Допустимое давление
PN 40
Макс. давление при заданной темп-ре
16 бар / 90 °C
Код присоединения
P
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-20 .. 90 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
15 кВт
Частота питающей сети
50 / 60 Hz
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-480 В
Класс изоляции (IEC 85)
F
Номинальный ток
26.7-22.0 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
160MA
Cos фи - характеристика мощности
0.94-0.92
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
92.8 %
Энергия (Р2), необходимая для насоса
15 кВт
Over/undersize motor
Эл-тель стандартного типоразмера
Другое
Вес(Нетто)
218 кг
Вес(Брутто)
287 кг
Объем поставки
1.14 м³
Config. file no
92938410
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Встроен.
Функциональный модуль
FM310 - Advanced
Датчик давления
Н
