Наименование продукта
CRNE 64-1-1 N-F-A-E-HQQE
№ продукта
99072087
EAN код
5712606204311
Цена с НДС
от 933 800 ₽
Технические данные
Номинальный расход
77 м³/ч
Номинальный напор
20.8 м
Сертификаты
CE,EAC,UKCA,SEPRO
Сертифицирован для питьевой воды
WRAS,ACS
16 бар / -40 °C
Максимальный напор
32 м
Допуски по рабочим хар-кам
ISO9906:2012 3B
Ступени
1
Рабочие колеса
1
Код торцевого уплотнения вала
HQQE
Модель
B
Скорость насоса, при которой расчитаны его характеристики
3525 об/м
Тип исполнения
N
Тип установки уплотнения
Одинарное
Число рабочих колес с уменьшенным диаметром
1
Low NPSH
Нет
Расположение насоса при монтаже
ВЕРТИКАЛЬН.
Материалы
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4401
Основание
Нержавеющая сталь
Рабочее колесо, AISI/ASTM
AISI 316
Код резины
E
Код материала
A
Подшипник
SIC
Опорный подшипник
Graflon
Монтаж
Макс. рабочее давление
16 бар
Размер всасывающего патрубка
DN 100
Размер напорного патрубка
DN 100
Максимальная температура окружающей среды
50 °C
Размер фланца электродвигателя
FF265
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-40 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя
IEC
Номинальная мощность - P2
7.5 кВт
Частота питающей сети
50 / 60 Hz
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
14.1-11.2 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
132SF
Cos фи - характеристика мощности
0.93-0.89
Номинальная скорость
360-4000 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
92.5 %
Энергия (Р2), необходимая для насоса
7.5 кВт
Over/undersize motor
Эл-тель стандартного типоразмера
Другое
Вес(Нетто)
107 кг
Вес(Брутто)
140 кг
Cтрана происхождения
DK
ТН ВЭД ЕАЭС Код
84137075
Объем поставки
0.495 м³
Danish VVS No.
386022161
Config. file no
99059382
Минимальный индекс эффективности, MEI ≥
0.70
Положение клеммной коробки
6
Система управления
Преобразователь частоты
Встроен.
Панель управления
Стандарт
Функциональный модуль
FM300 - Advanced (Расширенный)
Датчик давления
Да
| Кривая | |
|---|---|
| 99072087 |
CRNE 64-1-1 N-F-A-E-HQQE |
933 800 ₽ |
ID | 50 / 60 Hz | 7.5 кВт | -40 .. 120 °C |

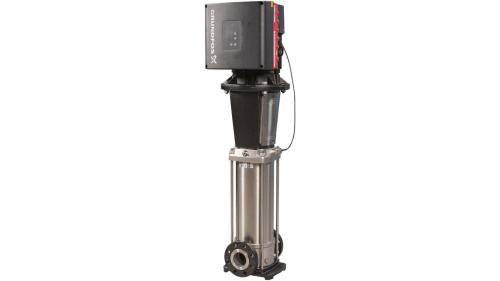

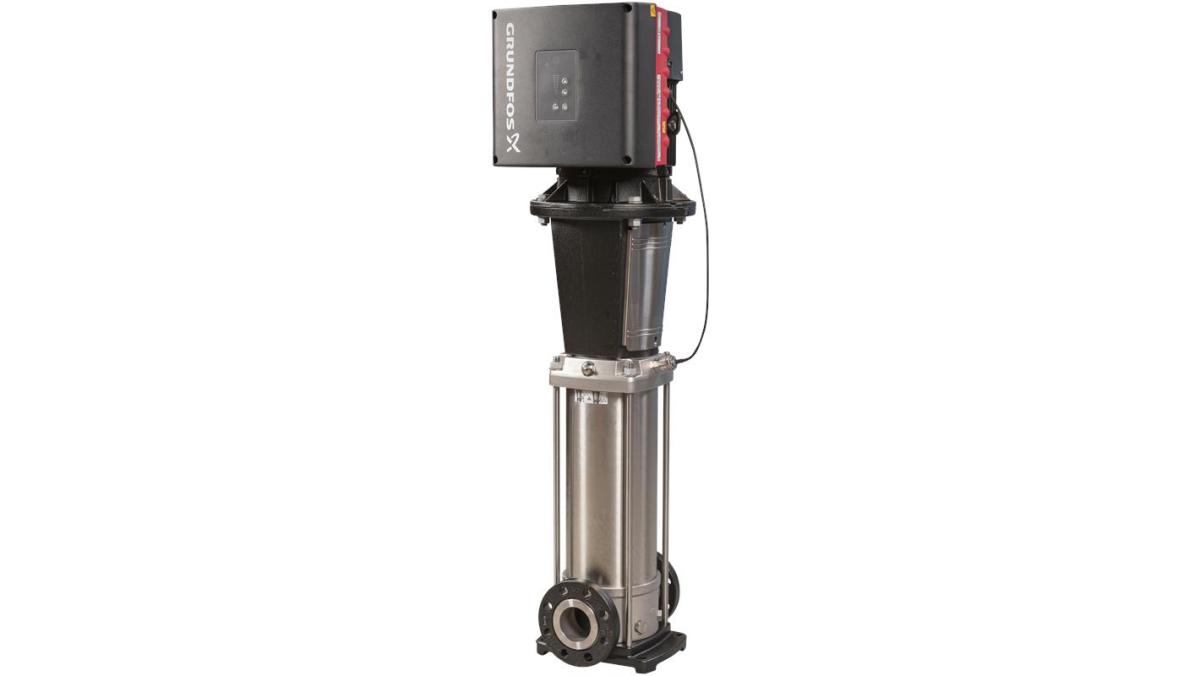

CRNE 64-1-1 N-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью фланцев стандарта DIN.
Насос оснащен синхронным 3-фазным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:
