Наименование продукта
TP 100-120/2 A-F-A-BQBE-IW1
№ продукта
99221876
EAN код
5712608950636
Цена с НДС
от 258 520 ₽
Технические данные
Номинальный расход
72.8 м³/ч
Номинальный напор
7.8 м
Максимальный напор
120 дм
Текущий диаметр рабочего колеса
104 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQBE
Скорость насоса, при которой расчитаны его характеристики
2910 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-30 .. 60 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
FT115
Стандарт трубного присоединения
DIN
Допустимое давление
PN 10

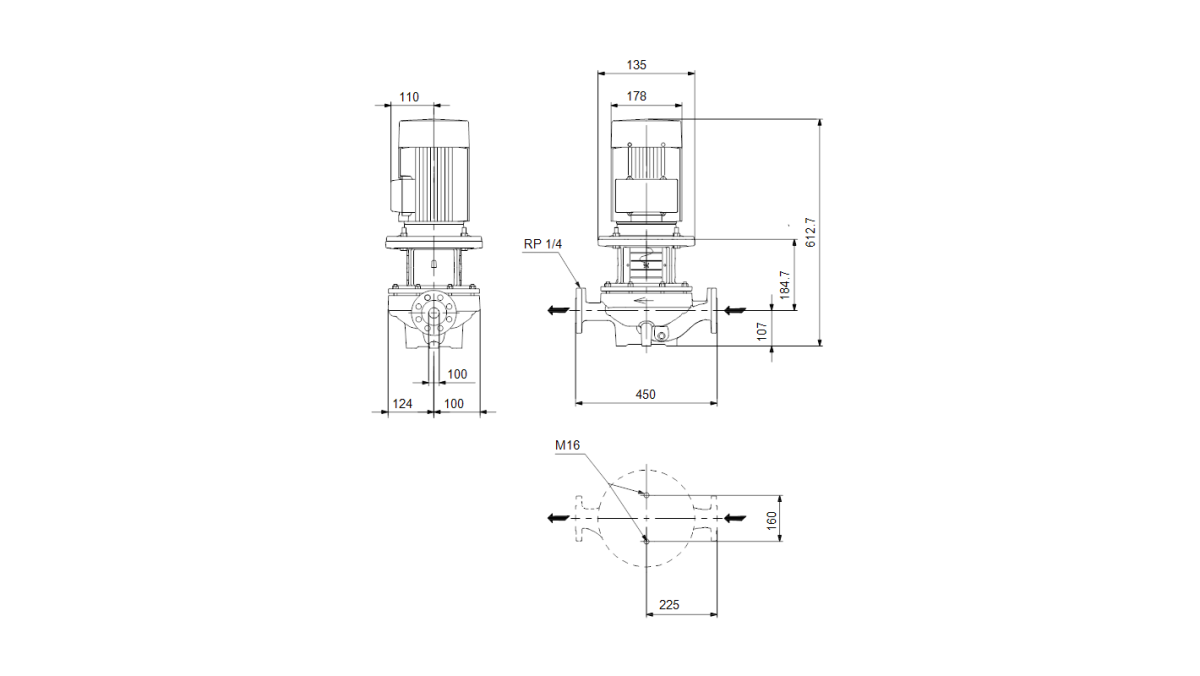

Монтажная длина
450 мм
Диаметр трубного присоединения
DN 100
Макс. давление при заданной темп-ре
10 бар / 140 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 140 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
2.2 кВт
Частота питающей сети
50 Hz
Пусковой ток
840-920 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 220-240D/380-415Y В
Класс изоляции (IEC 85)
F
Номинальный ток
8.00/4.60 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
90LE
Cos фи - характеристика мощности
0.86-0.80
Номинальная скорость
2890-2910 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
85.9 %
Эффективность двигателя при 3/4 нагрузки
88.2-87.2 %
Эффективность электродвигателя при 1/2 нагрузки
88.0-85.5 %
Другое
Вес(Нетто)
59.8 кг
Вес(Брутто)
68.4 кг
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.204 м³
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 99221876 |
TP 100-120/2 A-F-A-BQBE-IW1 |
258 520 ₽ |
CA | 50 Hz | 2 | 2.2 кВт | 0 .. 140 °C |

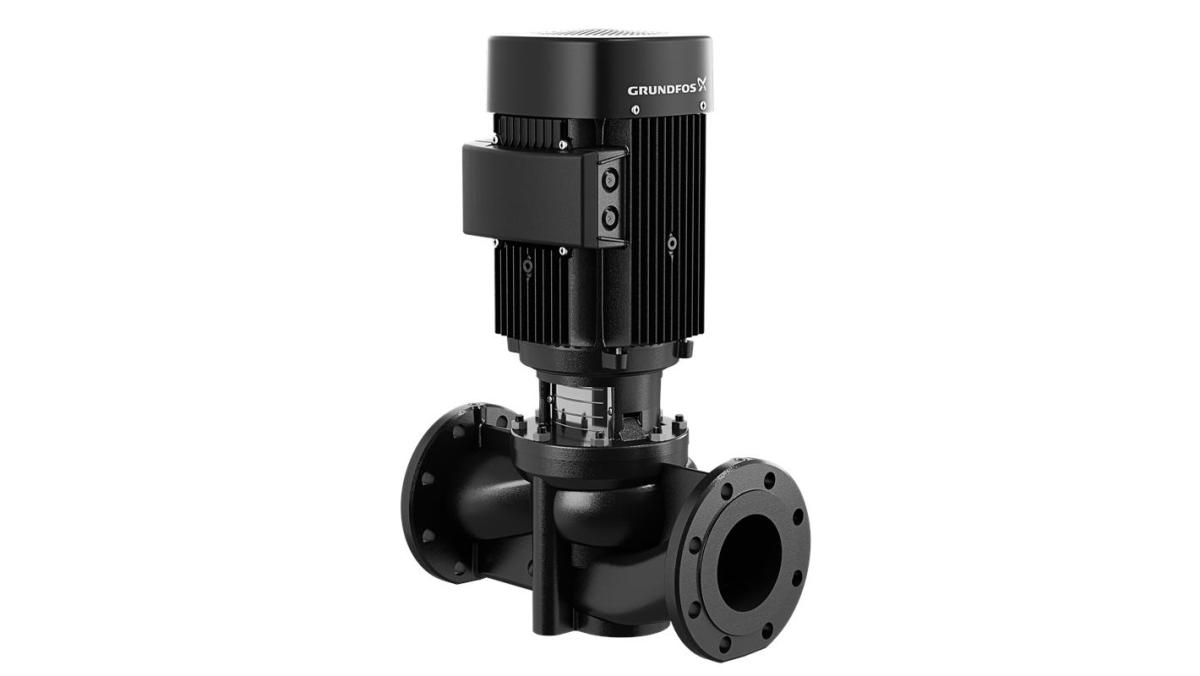

TP 100-120/2 A-F-A-BQBE-IW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
