Наименование продукта
TP 100-250/2 A-F-A-BAQE-NW1
№ продукта
96109176
EAN код
5700396981536
Цена с НДС
от 469 200 ₽
Технические данные
Номинальный расход
135 м³/ч
Номинальный напор
21.3 м
Максимальный напор
250 дм
Текущий диаметр рабочего колеса
145 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
2930 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-30 .. 60 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

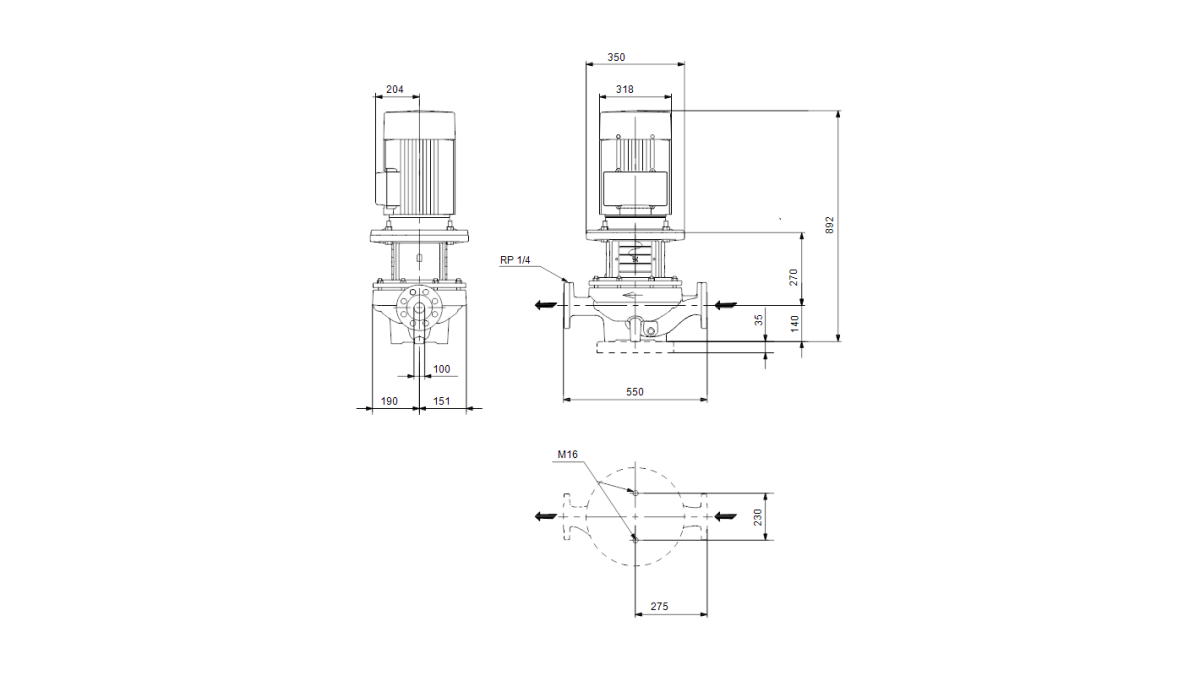

Монтажная длина
550 мм
Диаметр трубного присоединения
DN 100
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
11 кВт
Частота питающей сети
50 Hz
Пусковой ток
660-780 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 380-415D/660-690Y В
Класс изоляции (IEC 85)
F
Номинальный ток
20,8-19,8/12,0-11,8 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
160MB
Cos фи - характеристика мощности
0.88-0.84
Номинальная скорость
2940-2950 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
91.2 %
Эффективность двигателя при 3/4 нагрузки
91.8 %
Эффективность электродвигателя при 1/2 нагрузки
91.3-91.2 %
Другое
Вес(Нетто)
180 кг
Вес(Брутто)
217 кг
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.56 м³
Danish VVS No.
382765251
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96109176 |
TP 100-250/2 A-F-A-BAQE-NW1 |
469 200 ₽ |
CA | 50 Hz | 2 | 11 кВт | 0 .. 120 °C |
TP 100-250/2 A-F-A-BAQE-NW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
