Наименование продукта
TP 100-330/4 A-F-A-BQQE-OW3
№ продукта
96109309
EAN код
5700396982861
Цена с НДС
от 607 200 ₽
Технические данные
Номинальный расход
151 м³/ч
Номинальный напор
25.2 м
Максимальный напор
330 дм
Текущий диаметр рабочего колеса
299 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
1460 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

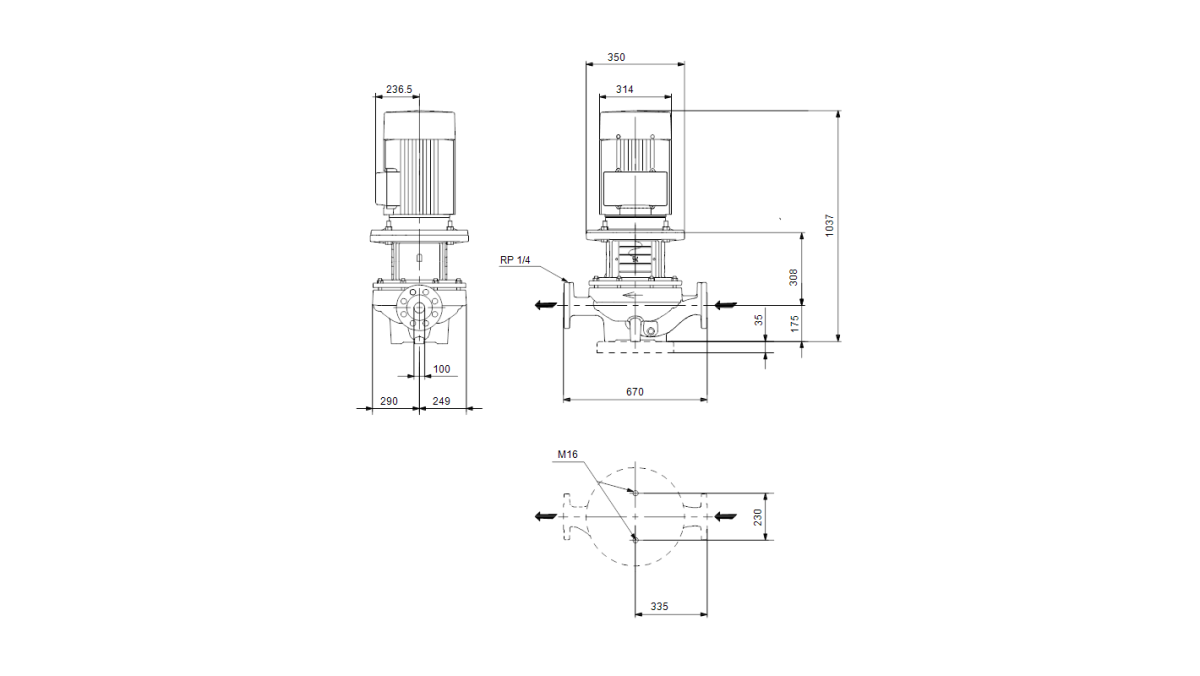

Монтажная длина
670 мм
Диаметр трубного присоединения
DN 100
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
15 кВт
Частота питающей сети
50 Hz
Пусковой ток
850 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
28.5/16.6 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.82
Номинальная скорость
1475 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
92.1 %
Эффективность двигателя при 3/4 нагрузки
92.3 %
Эффективность электродвигателя при 1/2 нагрузки
91.5 %
Энергоэффективность
IE3 92,1%
Другое
Вес(Нетто)
260 кг
Вес(Брутто)
320 кг
Объем поставки
0.937 м³
Danish VVS No.
381716330
Finnish LVI No.
4616126
Минимальный индекс эффективности, MEI ≥
0.69
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96109309 |
TP 100-330/4 A-F-A-BQQE-OW3 |
607 200 ₽ |
CA | 50 Hz | 4 | 15 кВт | -25 .. 120 °C |
TP 100-330/4 A-F-A-BQQE-OW3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
