Наименование продукта
TP 100-530/2 A3-F-O-DAQF-TW1
№ продукта
99087202
EAN код
5712606522101
Цена с НДС
от 2 226 400 ₽
Технические данные
Номинальный расход
206.2 м³/ч
Номинальный напор
53.44 м
Максимальный напор
530 дм
Текущий диаметр рабочего колеса
216 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
DAQF
Скорость насоса, при которой расчитаны его характеристики
2968 об/м
Тип исполнения
A3
Материалы
Корпус насоса
ASTM Grade 60-40-18
Материал корпуса насоcа
EN-GJS-400-18-LT
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
O
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
25 бар
Размер фланца электродвигателя
FF400
Стандарт трубного присоединения
DIN
Допустимое давление
PN 25

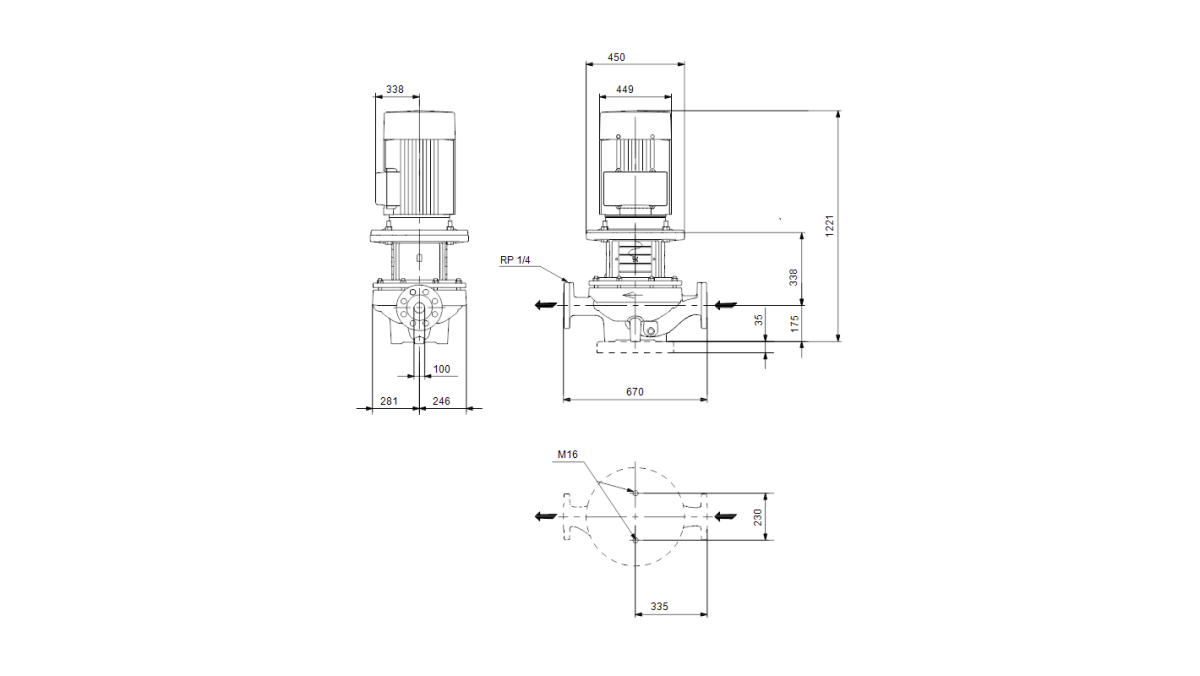

Монтажная длина
670 мм
Диаметр трубного присоединения
DN 100
Макс. давление при заданной темп-ре
25 бар / 140 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 140 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
45 кВт
Частота питающей сети
50 Hz
Пусковой ток
690 %
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
78/45 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.89
Номинальная скорость
2960 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
94.0 %
Эффективность двигателя при 3/4 нагрузки
94.5 %
Эффективность электродвигателя при 1/2 нагрузки
94.4 %
Энергоэффективность
IE3 94,0%
Другое
Вес(Нетто)
520 кг
Вес(Брутто)
573 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
2.14 м³
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 99087202 |
TP 100-530/2 A3-F-O-DAQF-TW1 |
2 226 400 ₽ |
CA | 50 Hz | 2 | 45 кВт | 0 .. 140 °C |
TP 100-530/2 A3-F-O-DAQF-TW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
