Наименование продукта
TP 100-70/4 A-F-A-BQQE-HW3
№ продукта
96109053
EAN код
5700396980195
Цена с НДС
от 265 880 ₽
Технические данные
Номинальный расход
79.1 м³/ч
Номинальный напор
4.75 м
Максимальный напор
70 дм
Текущий диаметр рабочего колеса
150 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
1445 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF165
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

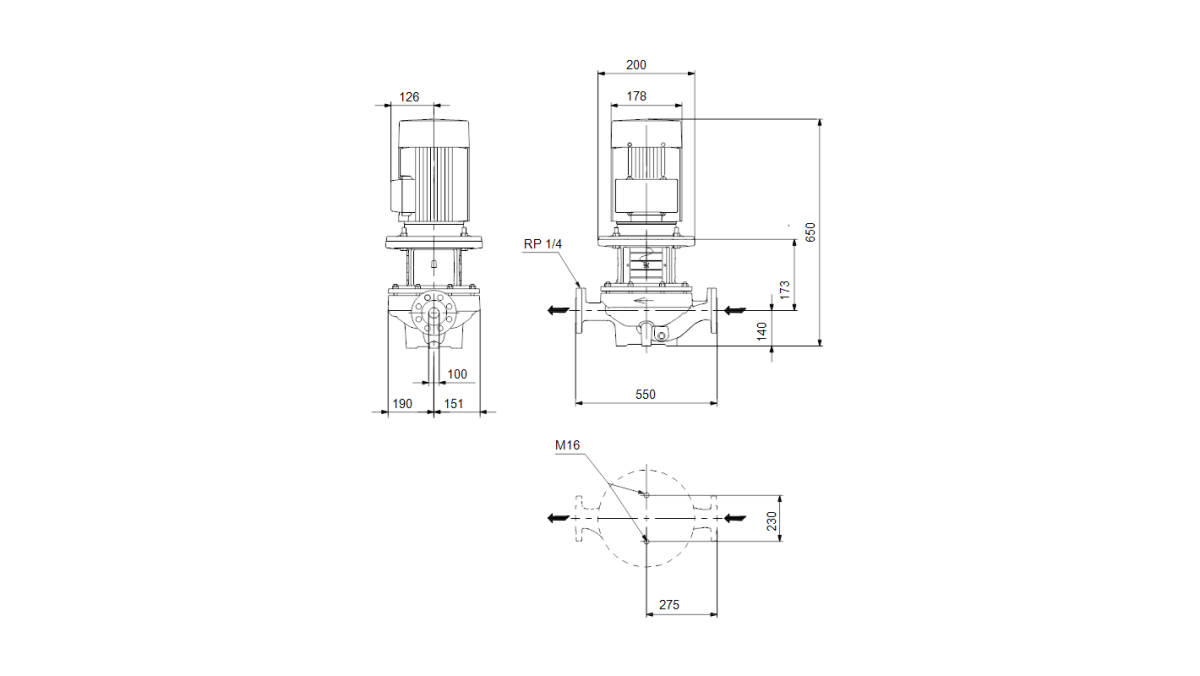

Монтажная длина
550 мм
Диаметр трубного присоединения
DN 100
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
1.5 кВт
Частота питающей сети
50 Hz
Пусковой ток
730 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 220-240D/380-420Y В
Класс изоляции (IEC 85)
F
Номинальный ток
5.5/3.15 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.8
Номинальная скорость
1445 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
85.3 %
Эффективность двигателя при 3/4 нагрузки
86 %
Эффективность электродвигателя при 1/2 нагрузки
85.2 %
Энергоэффективность
IE3 85,3%
Другое
Вес(Нетто)
91.6 кг
Вес(Брутто)
110 кг
Объем поставки
0.39 м³
Danish VVS No.
381716070
Finnish LVI No.
4616113
№ NRF в Норвегии
9043596
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96109053 |
TP 100-70/4 A-F-A-BQQE-HW3 |
265 880 ₽ |
CA | 50 Hz | 4 | 1.5 кВт | -25 .. 120 °C |
TP 100-70/4 A-F-A-BQQE-HW3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
