Наименование продукта
TP 125-190/4 A3-F-O-DAQF-NW3
№ продукта
98736585
EAN код
5712600706781
Цена с НДС
от 716 680 ₽
Технические данные
Номинальный расход
169 м³/ч
Номинальный напор
16.6 м
Максимальный напор
190 дм
Текущий диаметр рабочего колеса
240 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
DAQF
Скорость насоса, при которой расчитаны его характеристики
1470 об/м
Тип исполнения
A3
Материалы
Корпус насоса
ASTM Grade 60-40-18
Материал корпуса насоcа
EN-GJS-400-18-LT
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
O
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
25 бар
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
DIN
Допустимое давление
PN 25

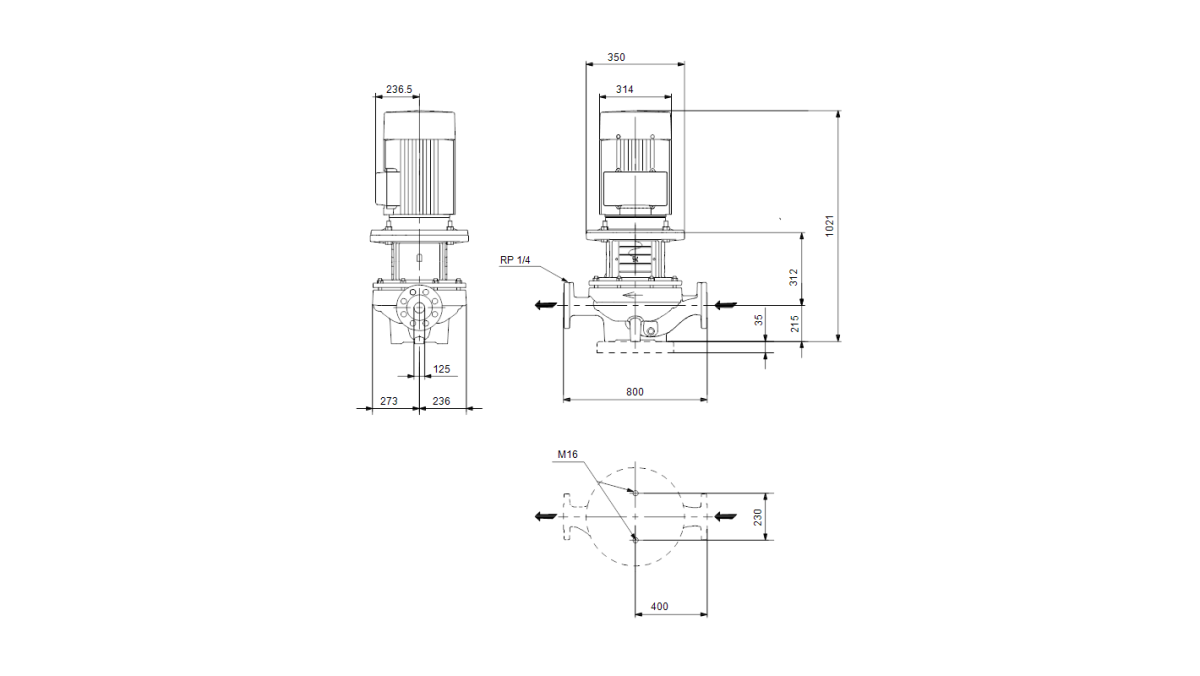

Монтажная длина
800 мм
Диаметр трубного присоединения
DN 125
Макс. давление при заданной темп-ре
25 бар / 140 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 140 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
11 кВт
Частота питающей сети
50 Hz
Пусковой ток
680 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
20.5/12 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.84
Номинальная скорость
1475 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
91.4 %
Эффективность двигателя при 3/4 нагрузки
91.9 %
Эффективность электродвигателя при 1/2 нагрузки
91.4 %
Энергоэффективность
IE3 91,4%
Другое
Вес(Нетто)
273 кг
Вес(Брутто)
334 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.937 м³
Danish VVS No.
371747190
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 98736585 |
TP 125-190/4 A3-F-O-DAQF-NW3 |
716 680 ₽ |
CA | 50 Hz | 4 | 11 кВт | 0 .. 140 °C |
TP 125-190/4 A3-F-O-DAQF-NW3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 25 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
