Наименование продукта
TP 150-340/4 A-F-B-BAQE-RW3
№ продукта
96306093
EAN код
5700834965951
Цена с НДС
от 1 176 680 ₽
Технические данные
Номинальный расход
280 м³/ч
Номинальный напор
29 м
Максимальный напор
340 дм
Текущий диаметр рабочего колеса
315 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
1465 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Бронза
Рабочее колесо, EN/DIN
CuSn10-C
Код материала
B
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF350
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16
Монтажная длина
800 мм
Диаметр трубного присоединения
DN 150
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
30 кВт
Частота питающей сети
50 Hz
Пусковой ток
730 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
55/32 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.84
Номинальная скорость
1470 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
93.6 %
Эффективность двигателя при 3/4 нагрузки
94 %
Эффективность электродвигателя при 1/2 нагрузки
93.7 %
Энергоэффективность
IE3 93,6%
Другое
Вес(Нетто)
477 кг
Вес(Брутто)
516 кг
Объем поставки
1.17 м³
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96306093 |
TP 150-340/4 A-F-B-BAQE-RW3 |
1 176 680 ₽ |
CA | 50 Hz | 4 | 30 кВт | 0 .. 120 °C |

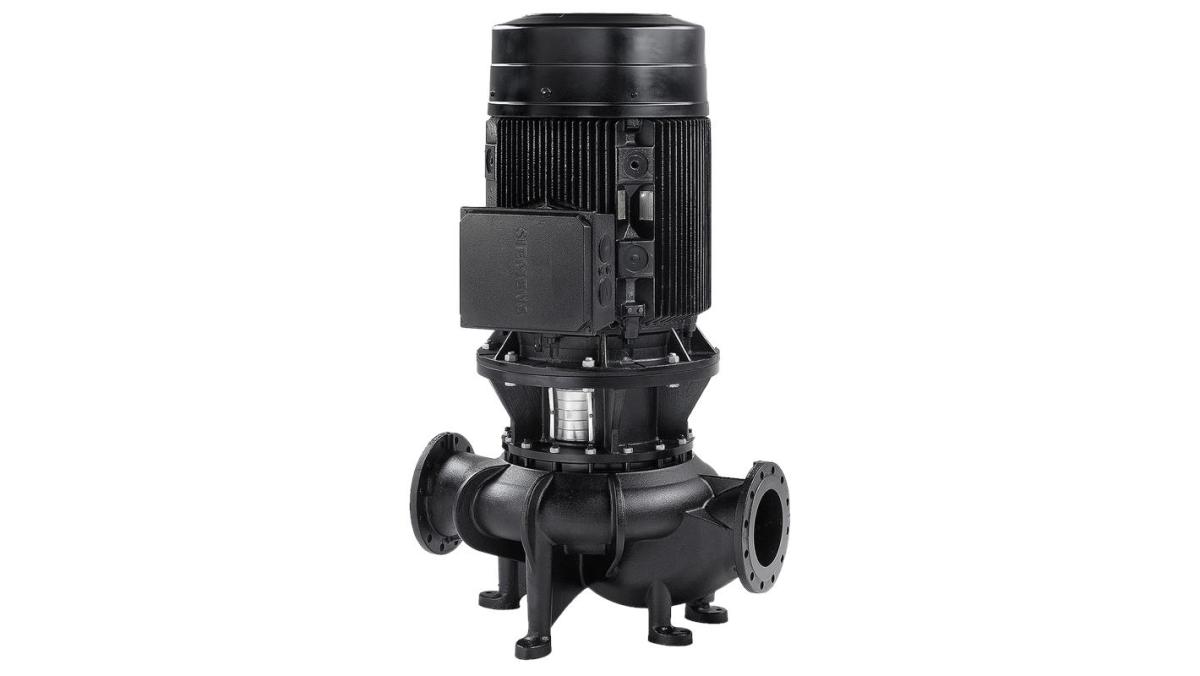

TP 150-340/4 A-F-B-BAQE-RW3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
