Наименование продукта

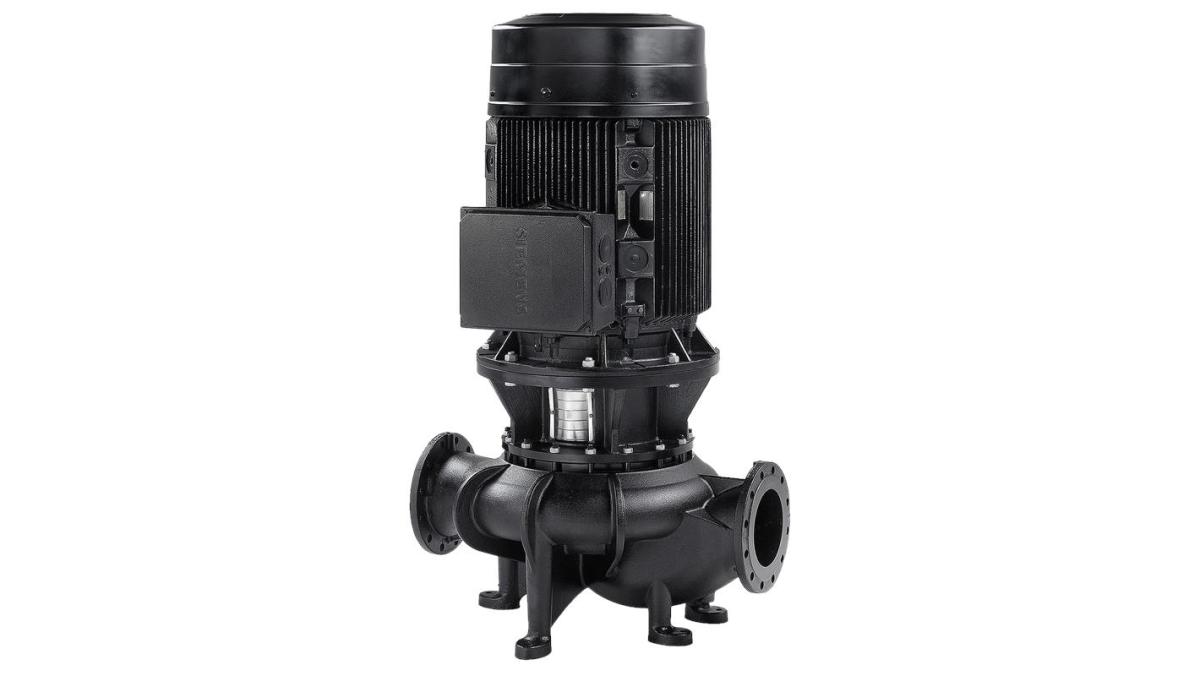

TP 200-360/4 A-F-A-BAQE-TW3
№ продукта
96306019
EAN код
5700834925030
Цена с НДС
от 1 461 880 ₽
Технические данные
Номинальный расход
391 м³/ч
Номинальный напор
32 м
Максимальный напор
360 дм
Текущий диаметр рабочего колеса
326 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
1480 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF400
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

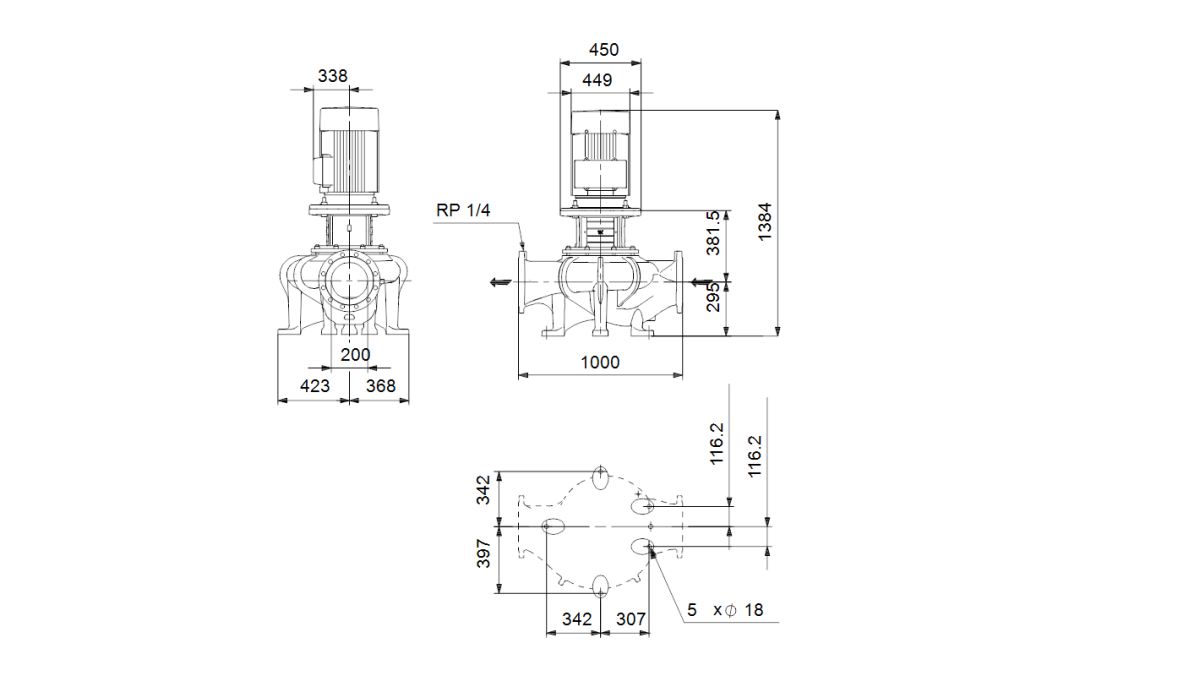

Монтажная длина
1000 мм
Диаметр трубного присоединения
DN 200
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
45 кВт
Частота питающей сети
50 Hz
Пусковой ток
660 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
80/46.5 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.86
Номинальная скорость
1478 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
94.2 %
Эффективность двигателя при 3/4 нагрузки
94.9 %
Эффективность электродвигателя при 1/2 нагрузки
95 %
Энергоэффективность
IE3 94,2%
Другое
Вес(Нетто)
748 кг
Вес(Брутто)
793 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
1.73 м³
Danish VVS No.
382768364
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
