Наименование продукта

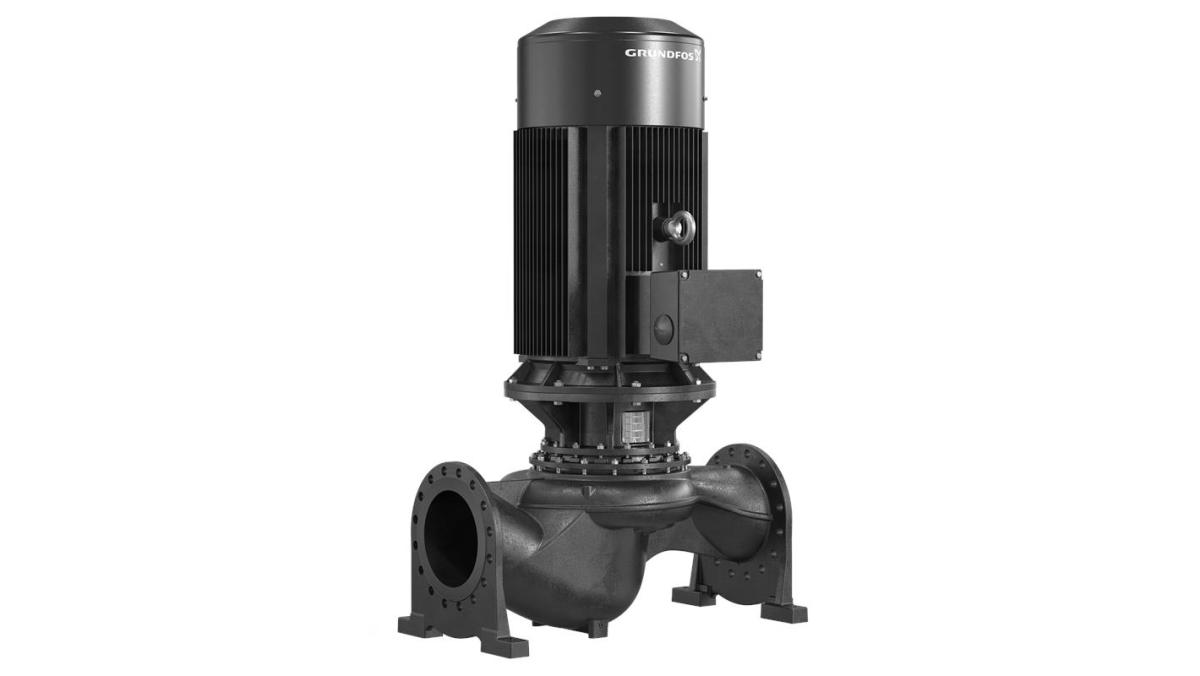

TP 300-220/4 A-F-Y-BAQE-SW3
№ продукта
99087538
EAN код
5712606526529
Цена с НДС
от 2 416 840 ₽
Технические данные
Номинальный расход
736.9 м³/ч
Номинальный напор
15.75 м
Максимальный напор
220 дм
Текущий диаметр рабочего колеса
272 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
1484 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM Grade 60-40-18
Материал корпуса насоcа
EN-GJS-400-18-LT
Рабочее колесо
Бронза
Рабочее колесо, EN/DIN
CuSn10-C
Код материала
Y
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF400
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

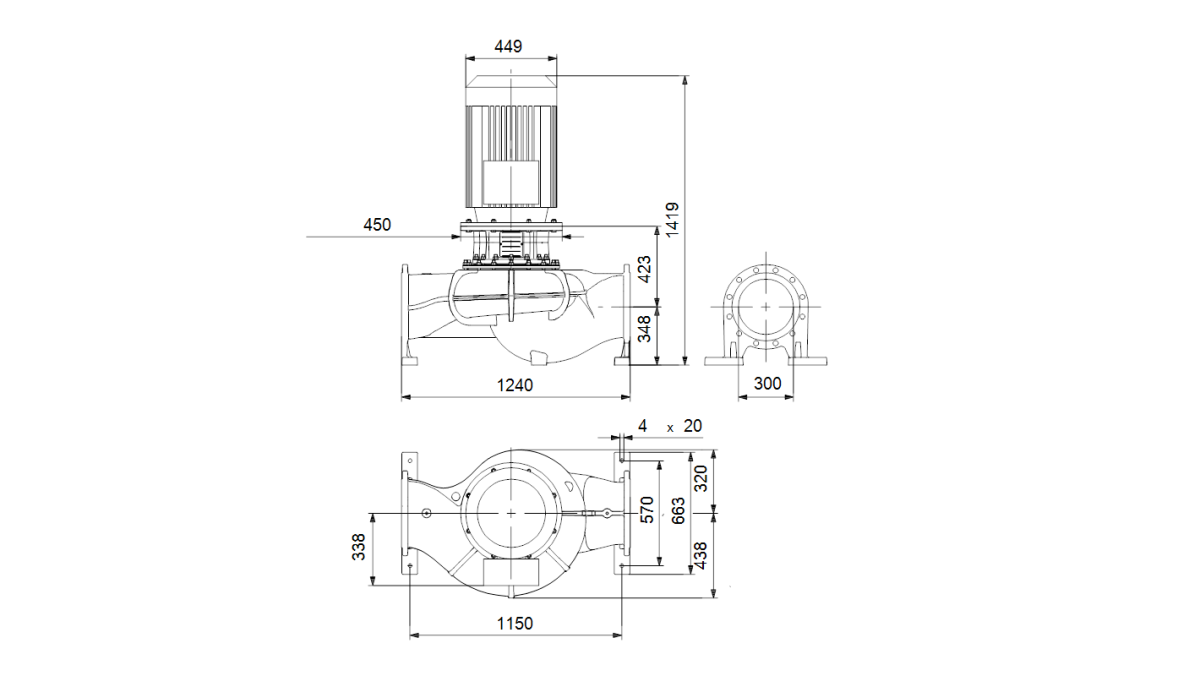

Монтажная длина
1240 мм
Диаметр трубного присоединения
DN 300
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
37 кВт
Частота питающей сети
50 Hz
Пусковой ток
640 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
66/38.5 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.86
Номинальная скорость
1478 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
93.9 %
Эффективность двигателя при 3/4 нагрузки
94.5 %
Эффективность электродвигателя при 1/2 нагрузки
94.4 %
Энергоэффективность
IE3 93,9%
Другое
Вес(Нетто)
868 кг
Вес(Брутто)
944 кг
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
2.78 м³
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 99087538 |
TP 300-220/4 A-F-Y-BAQE-SW3 |
2 416 840 ₽ |
CA | 50 Hz | 4 | 37 кВт | 0 .. 120 °C |
