Наименование продукта
TP 32-460/2 A-F-B-BAQE-KW1
№ продукта
96086783
EAN код
5700395307399
Цена с НДС
от 219 880 ₽
Технические данные
Номинальный расход
20.7 м³/ч
Номинальный напор
35.7 м
Максимальный напор
460 дм
Текущий диаметр рабочего колеса
188 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
2920 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Бронза
Рабочее колесо, EN/DIN
CuSn10-C
Код материала
B
Монтаж
Диапазон температуры окружающей среды
-30 .. 60 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF215
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

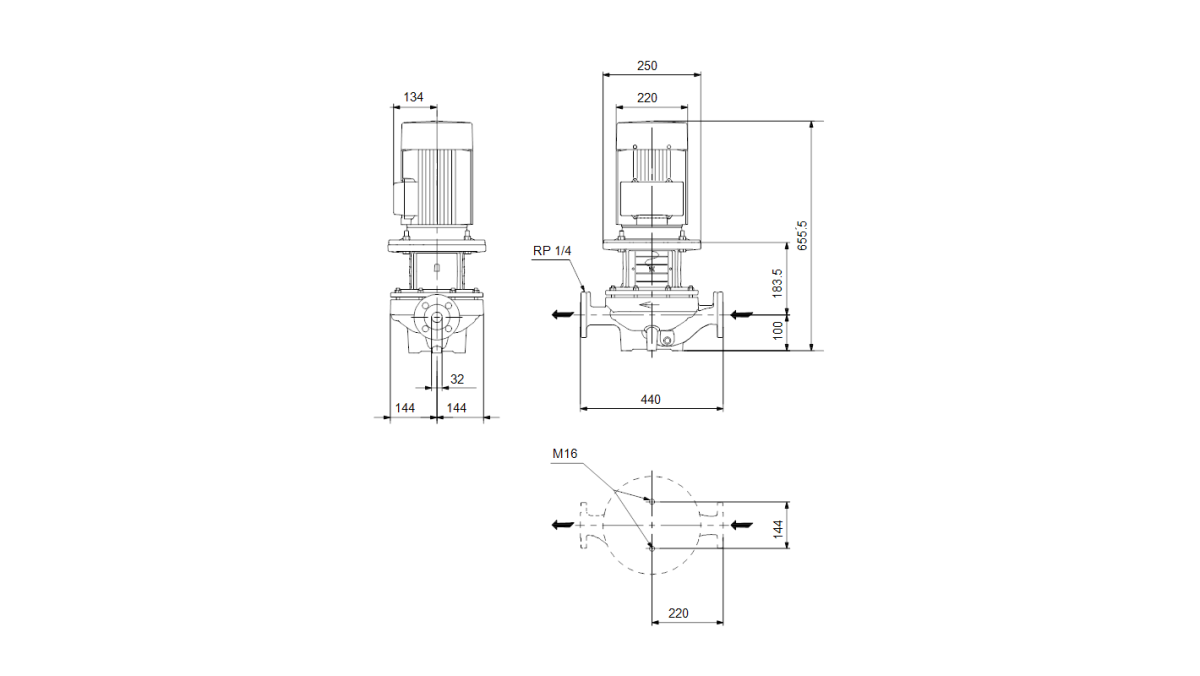

Монтажная длина
440 мм
Диаметр трубного присоединения
DN 32
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
4 кВт
Частота питающей сети
50 Hz
Пусковой ток
1000-1110 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 380-415D В
Класс изоляции (IEC 85)
F
Номинальный ток
7.9 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
112MC
Cos фи - характеристика мощности
0.87
Номинальная скорость
2920-2940 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
88.1 %
Эффективность двигателя при 3/4 нагрузки
88.6-88.2 %
Эффективность электродвигателя при 1/2 нагрузки
85.2-88.1 %
Другое
Вес(Нетто)
76.1 кг
Вес(Брутто)
88 кг
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.217 м³
Минимальный индекс эффективности, MEI ≥
0.50
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96086783 |
TP 32-460/2 A-F-B-BAQE-KW1 |
219 880 ₽ |
CA | 50 Hz | 2 | 4 кВт | 0 .. 120 °C |
TP 32-460/2 A-F-B-BAQE-KW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
