Наименование продукта
TP 32-60/2 A-F-A-BQBE-CW1
№ продукта
99261401
EAN код
5713826176679
Цена с НДС
от 73 600 ₽
Технические данные
Номинальный расход
7.5 м³/ч
Номинальный напор
3.6 м
Максимальный напор
60 дм
Текущий диаметр рабочего колеса
64 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQBE
Скорость насоса, при которой расчитаны его характеристики
2890 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 40 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
FT75
Стандарт трубного присоединения
DIN
Допустимое давление
PN 6/10

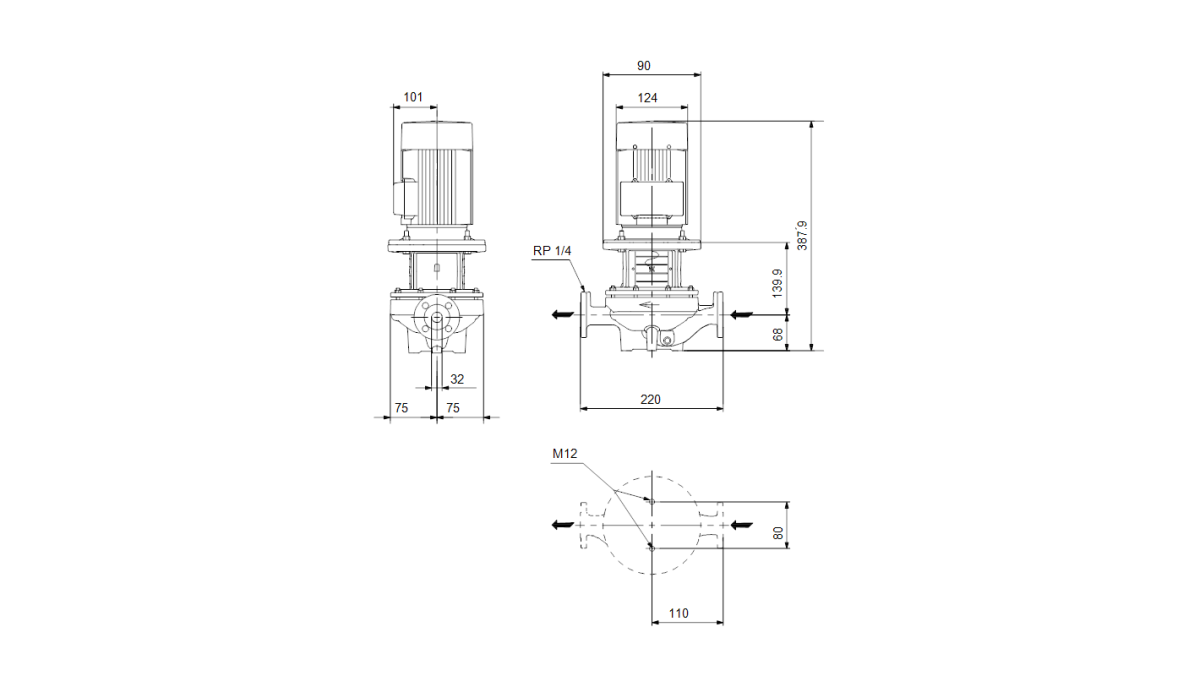

Монтажная длина
220 мм
Диаметр трубного присоединения
DN 32
Макс. давление при заданной темп-ре
10 бар / 140 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 140 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.25 кВт
Частота питающей сети
50 Hz
Пусковой ток
410 %
Количество полюсов
2
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 220-240/380-415 В
Класс изоляции (IEC 85)
F
Номинальный ток
1,2-1,2/0,69-0,69 A
Класс энергоэфф-ти
IE2
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.81
Номинальная скорость
2835 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
64.8 %
Эффективность двигателя при 3/4 нагрузки
63.5 %
Эффективность электродвигателя при 1/2 нагрузки
57.3 %
Энергоэффективность
IE2 64,8%
Другое
Вес(Нетто)
17.6 кг
Вес(Брутто)
21.1 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.08 м³
Минимальный индекс эффективности, MEI ≥
0.56
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 99261401 |
TP 32-60/2 A-F-A-BQBE-CW1 |
73 600 ₽ |
CA | 50 Hz | 2 | 0.25 кВт | 0 .. 140 °C |

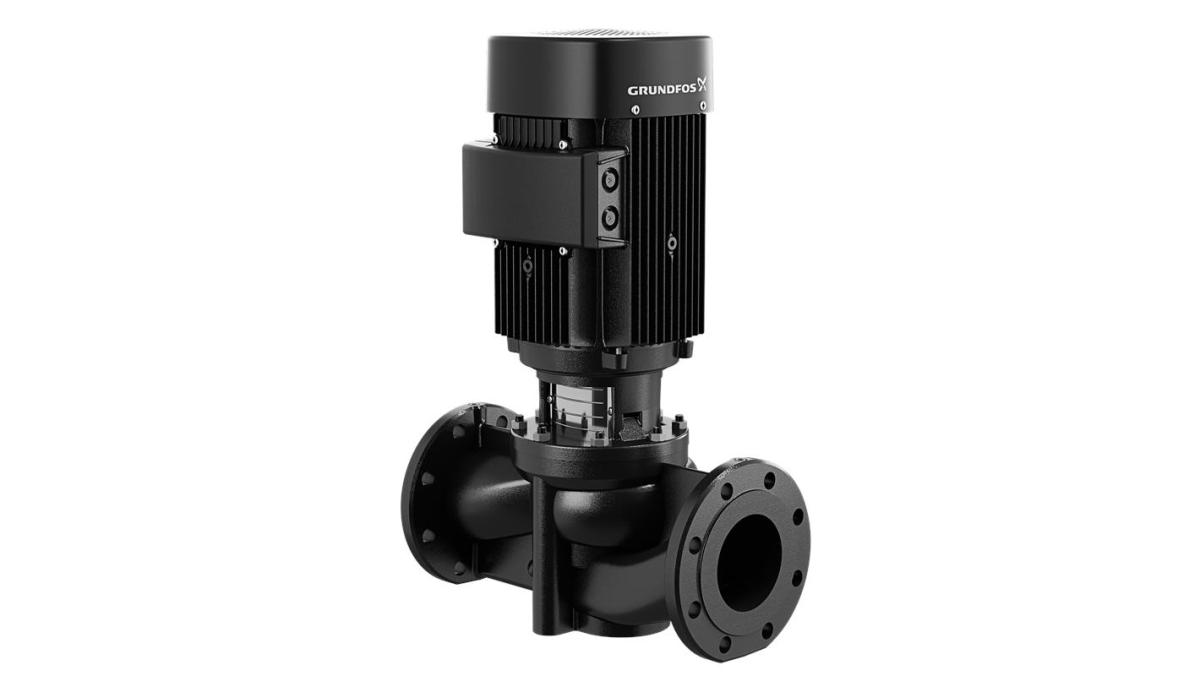

TP 32-60/2 A-F-A-BQBE-CW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
