Наименование продукта

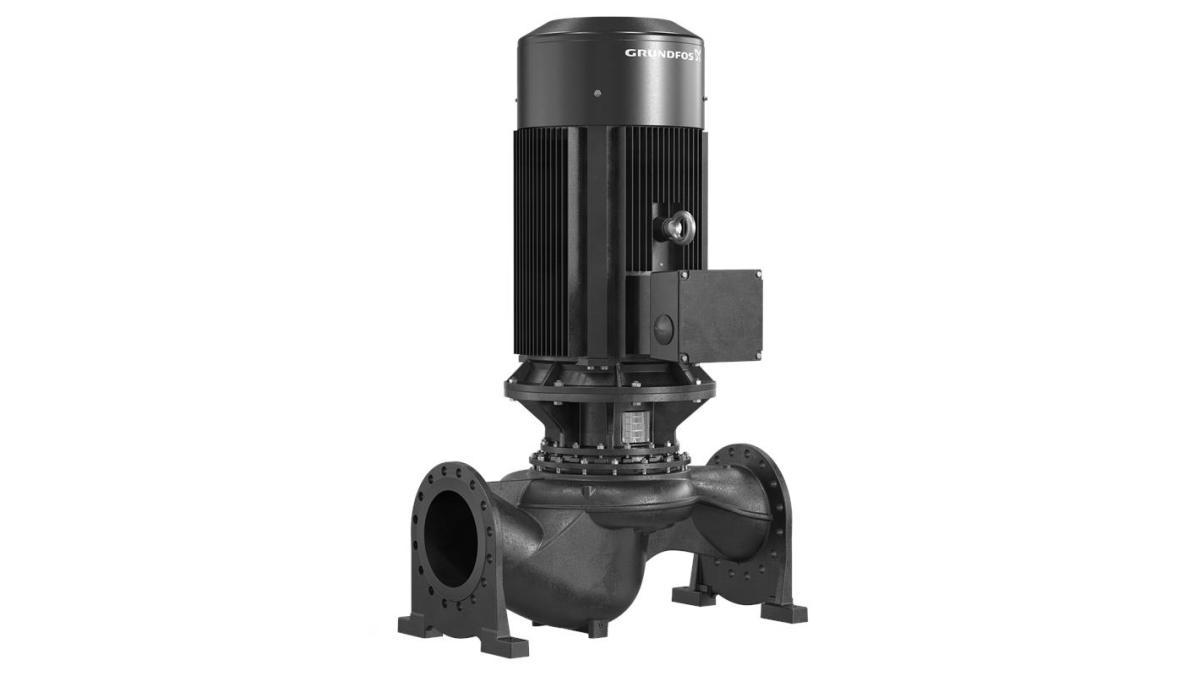

TP 350-280/4 A3-F-Y-DAQF-VW3
№ продукта
99087314
EAN код
5712606523122
Цена с НДС
от 3 583 400 ₽
Технические данные
Номинальный расход
1116 м³/ч
Номинальный напор
20.2 м
Максимальный напор
280 дм
Текущий диаметр рабочего колеса
308 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
DAQF
Скорость насоса, при которой расчитаны его характеристики
1488 об/м
Тип исполнения
A3
Материалы
Корпус насоса
ASTM Grade 60-40-18
Материал корпуса насоcа
EN-GJS-400-18-LT
Рабочее колесо
Бронза
Рабочее колесо, EN/DIN
CuSn10-C
Код материала
Y
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
25 бар
Размер фланца электродвигателя
FF500
Стандарт трубного присоединения
DIN
Допустимое давление
PN 25

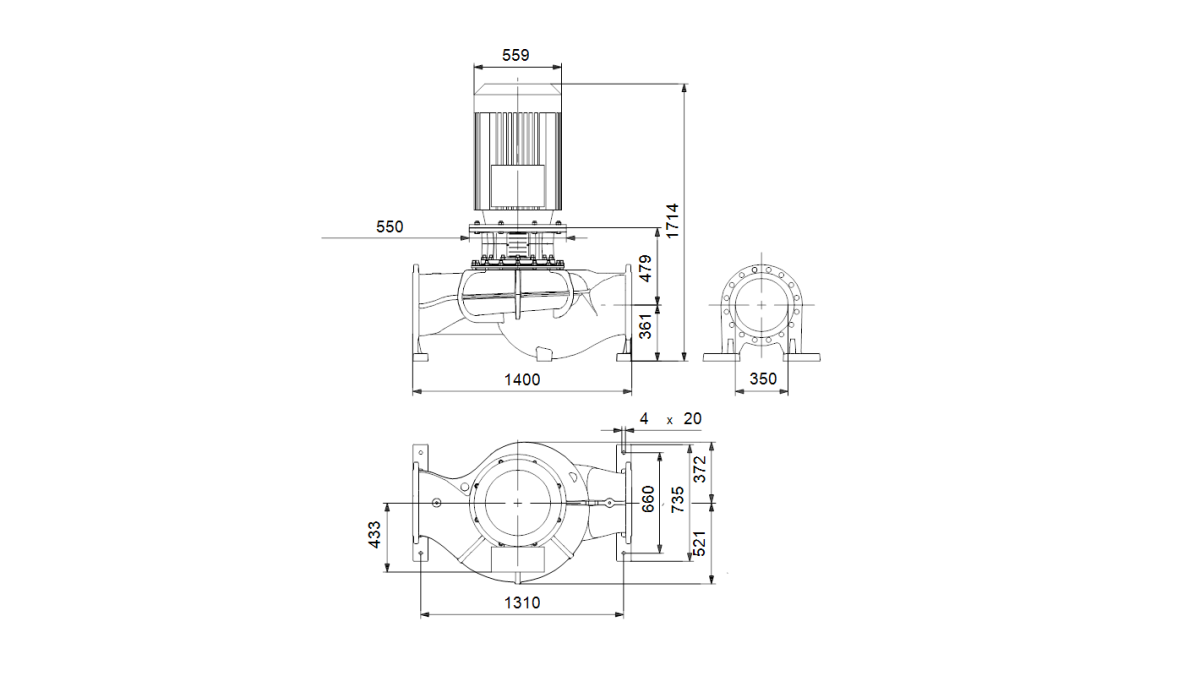

Монтажная длина
1400 мм
Диаметр трубного присоединения
DN 350
Макс. давление при заданной темп-ре
25 бар / 140 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 140 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
75 кВт
Частота питающей сети
50 Hz
Пусковой ток
850 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
130 A
Класс энергоэфф-ти
IE4
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.87
Номинальная скорость
1490 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
96 %
Эффективность двигателя при 3/4 нагрузки
96.2 %
Эффективность электродвигателя при 1/2 нагрузки
96 %
Энергоэффективность
IE4 96%
Другое
Вес(Нетто)
1420 кг
Вес(Брутто)
1500 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
3.77 м³
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 99087314 |
TP 350-280/4 A3-F-Y-DAQF-VW3 |
3 583 400 ₽ |
CA | 50 Hz | 4 | 75 кВт | 0 .. 140 °C |
