Наименование продукта
TP 40-190/2 A-F-A-BQQE-FW1
№ продукта
98294231
EAN код
5711492620564
Цена с НДС
от 138 000 ₽
Технические данные
Номинальный расход
10.8 м³/ч
Номинальный напор
13.3 м
Максимальный напор
190 дм
Текущий диаметр рабочего колеса
124 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
2855 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-30 .. 60 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FT100
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16
Монтажная длина
320 мм
Диаметр трубного присоединения
DN 40
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.75 кВт
Частота питающей сети
50 Hz
Пусковой ток
580-620 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 220-240D/380-415Y В
Класс изоляции (IEC 85)
F
Номинальный ток
3.30/1.90 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
80A
Cos фи - характеристика мощности
0.81-0.71
Номинальная скорость
2840-2870 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
80.7 %
Эффективность двигателя при 3/4 нагрузки
82.7-80.9 %
Эффективность электродвигателя при 1/2 нагрузки
81.7-77.9 %
Другое
Вес(Нетто)
25.7 кг
Вес(Брутто)
29.2 кг
Объем поставки
0.08 м³
Danish VVS No.
381812190
Finnish LVI No.
4616035
№ NRF в Норвегии
9043545
Минимальный индекс эффективности, MEI ≥
0.50
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 98294231 |
TP 40-190/2 A-F-A-BQQE-FW1 |
138 000 ₽ |
CA | 50 Hz | 2 | 0.75 кВт | -25 .. 120 °C |

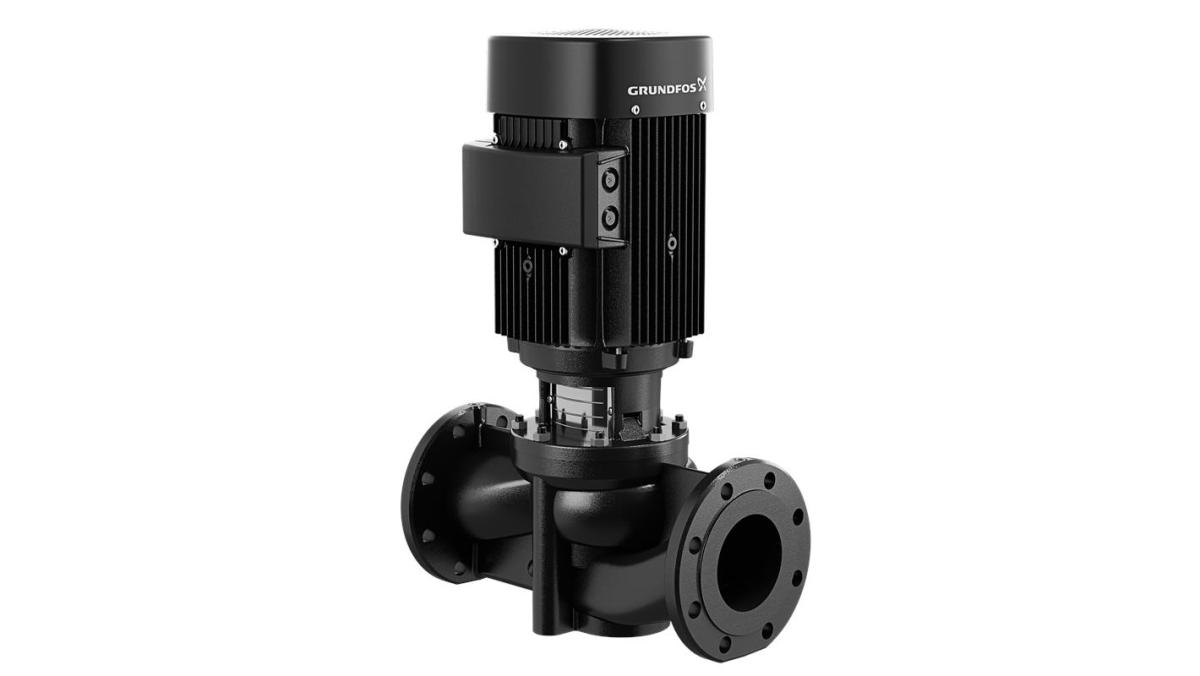

TP 40-190/2 A-F-A-BQQE-FW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Наименование продукта
TP 40-190/2 A-F-A-BQQE-FW1
№ продукта
98294231
EAN код
5711492620564
Цена с НДС
от 138 000 ₽
Технические данные
Номинальный расход
10.8 м³/ч
Номинальный напор
13.3 м
Максимальный напор
190 дм
Текущий диаметр рабочего колеса
124 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
2855 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-30 .. 60 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FT100
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16
Монтажная длина
320 мм
Диаметр трубного присоединения
DN 40
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.75 кВт
Частота питающей сети
50 Hz
Пусковой ток
580-620 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 220-240D/380-415Y В
Класс изоляции (IEC 85)
F
Номинальный ток
3.30/1.90 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
80A
Cos фи - характеристика мощности
0.81-0.71
Номинальная скорость
2840-2870 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
80.7 %
Эффективность двигателя при 3/4 нагрузки
82.7-80.9 %
Эффективность электродвигателя при 1/2 нагрузки
81.7-77.9 %
Другое
Вес(Нетто)
25.7 кг
Вес(Брутто)
29.2 кг
Объем поставки
0.08 м³
Danish VVS No.
381812190
Finnish LVI No.
4616035
№ NRF в Норвегии
9043545
Минимальный индекс эффективности, MEI ≥
0.50
Система управления
Преобразователь частоты
Отсут.
