Наименование продукта
TP 40-60/2 A-F-A-BQBE-CW1
№ продукта
99222285
EAN код
5712608958434
Цена с НДС
от 83 720 ₽
Технические данные
Номинальный расход
10.4 м³/ч
Номинальный напор
4.6 м
Максимальный напор
60 дм
Текущий диаметр рабочего колеса
70 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQBE
Скорость насоса, при которой расчитаны его характеристики
2770 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-30 .. 60 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
FT85
Стандарт трубного присоединения
DIN
Допустимое давление
PN 6/10
Монтажная длина
250 мм
Диаметр трубного присоединения
DN 40
Макс. давление при заданной темп-ре
10 бар / 140 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 140 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.25 кВт
Частота питающей сети
50 Hz
Пусковой ток
570-620 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 220-255D/380-440Y В
Класс изоляции (IEC 85)
F
Номинальный ток
1.12/0.65 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
71A
Cos фи - характеристика мощности
0.83-0.71
Номинальная скорость
2840-2880 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
77.5-77.2 %
Эффективность двигателя при 3/4 нагрузки
76.8-74.5 %
Эффективность электродвигателя при 1/2 нагрузки
72.7-68.4 %
Другое
Вес(Нетто)
20.7 кг
Вес(Брутто)
24.2 кг
Объем поставки
0.08 м³
Минимальный индекс эффективности, MEI ≥
0.60
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 99222285 |
TP 40-60/2 A-F-A-BQBE-CW1 |
83 720 ₽ |
CA | 50 Hz | 2 | 0.25 кВт | 0 .. 140 °C |

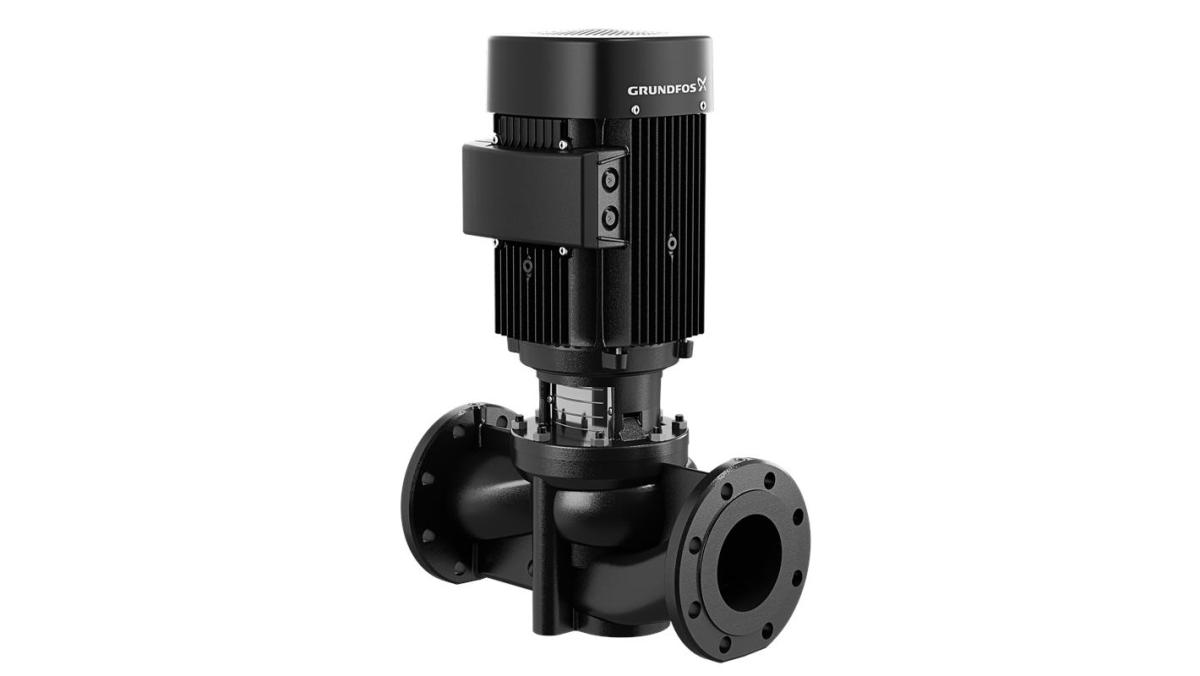

TP 40-60/2 A-F-A-BQBE-CW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
