Наименование продукта
TP 50-90/4 A-F-A-BQQE-EW3
№ продукта
96087117
EAN код
5700395310733
Цена с НДС
от 165 600 ₽
Технические данные
Номинальный расход
15.8 м³/ч
Номинальный напор
7.1 м
Максимальный напор
90 дм
Текущий диаметр рабочего колеса
163 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
1400 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF165
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

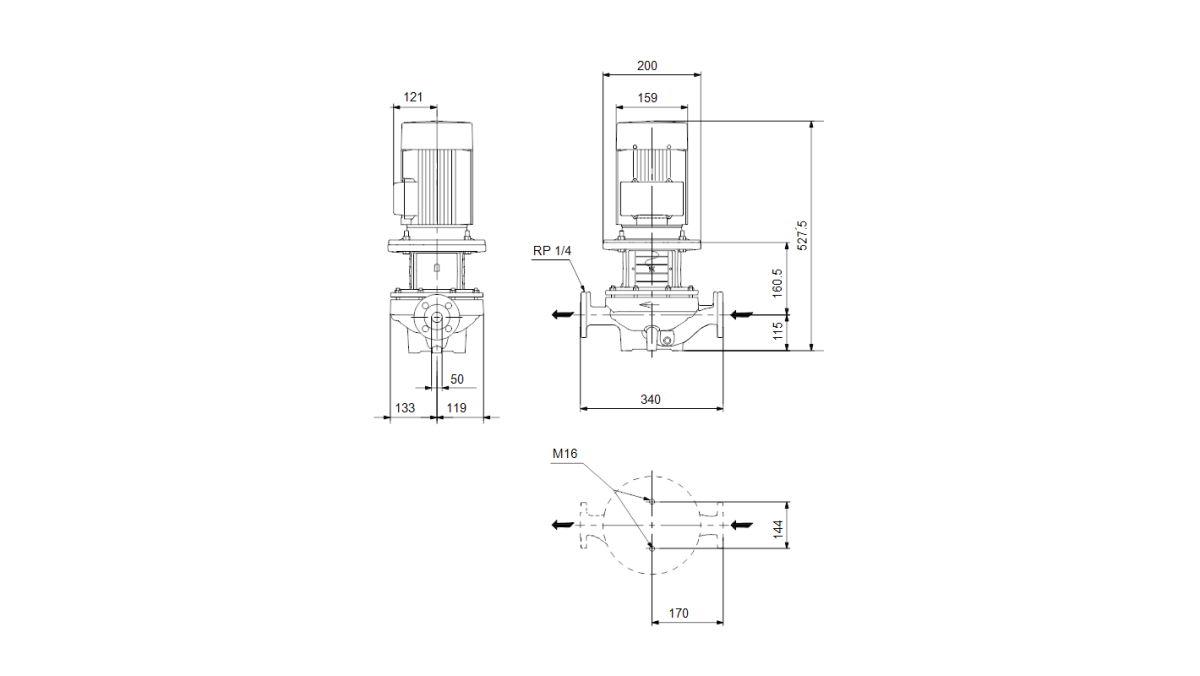

Монтажная длина
340 мм
Диаметр трубного присоединения
DN 50
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.55 кВт
Частота питающей сети
50 Hz
Пусковой ток
590 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 220-240D/380-420Y В
Класс изоляции (IEC 85)
F
Номинальный ток
2.2/1.26 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.78
Номинальная скорость
1440 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
80.8 %
Эффективность двигателя при 3/4 нагрузки
81.1 %
Эффективность электродвигателя при 1/2 нагрузки
79.3 %
Энергоэффективность
IE3 80,8%
Другое
Вес(Нетто)
44.3 кг
Вес(Брутто)
56 кг
Объем поставки
0.217 м³
Danish VVS No.
381713090
Finnish LVI No.
4616048
№ NRF в Норвегии
9043556
Минимальный индекс эффективности, MEI ≥
0.50
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96087117 |
TP 50-90/4 A-F-A-BQQE-EW3 |
165 600 ₽ |
CA | 50 Hz | 4 | 0.55 кВт | -25 .. 120 °C |
TP 50-90/4 A-F-A-BQQE-EW3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
