Наименование продукта
TP 65-660/2 A-F-A-BQQE-PW1
№ продукта
96087528
EAN код
5700395314939
Цена с НДС
от 609 040 ₽
Технические данные
Номинальный расход
71.3 м³/ч
Номинальный напор
56.8 м
Максимальный напор
660 дм
Текущий диаметр рабочего колеса
219 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
2930 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-30 .. 60 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

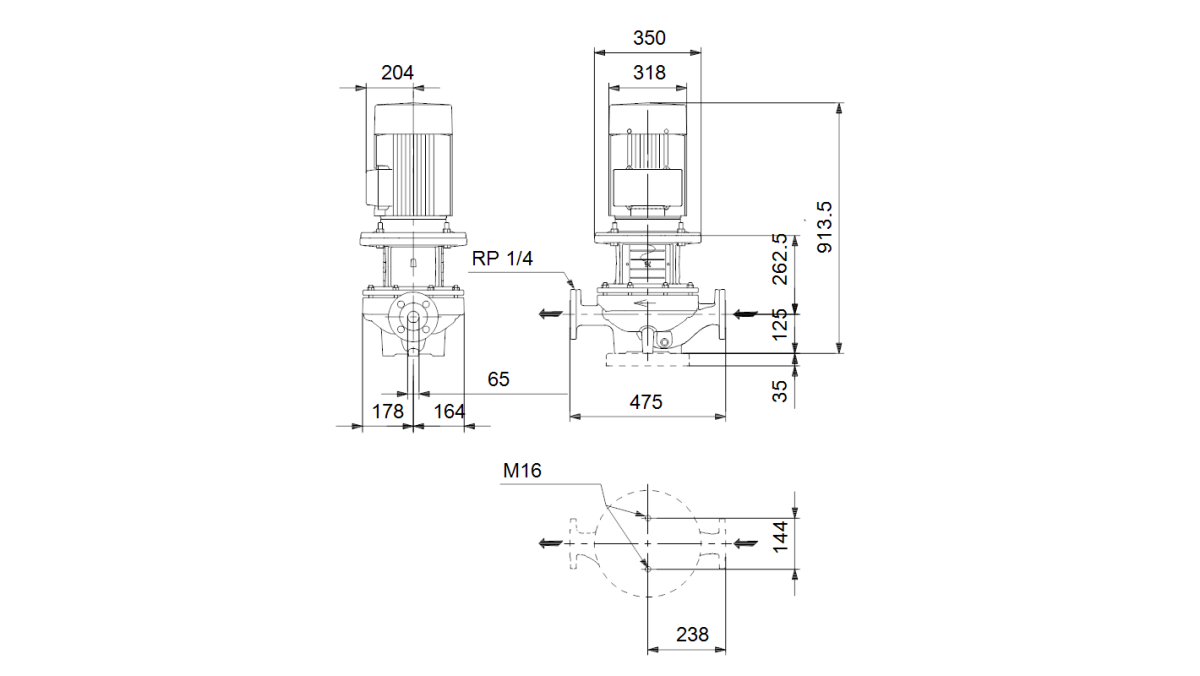

Монтажная длина
475 мм
Диаметр трубного присоединения
DN 65
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
18.5 кВт
Частота питающей сети
50 Hz
Пусковой ток
830-980 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 380-415D/660-690Y В
Класс изоляции (IEC 85)
F
Номинальный ток
34,5-32,5/20,0-18,8 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
160LB
Cos фи - характеристика мощности
0.89-0.85
Номинальная скорость
2940-2950 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
92.4 %
Эффективность двигателя при 3/4 нагрузки
93.2-93.0 %
Эффективность электродвигателя при 1/2 нагрузки
93.2-92.2 %
Другое
Вес(Нетто)
178 кг
Вес(Брутто)
215 кг
Объем поставки
0.56 м³
Danish VVS No.
391704660
Finnish LVI No.
4616084
Минимальный индекс эффективности, MEI ≥
0.53
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96087528 |
TP 65-660/2 A-F-A-BQQE-PW1 |
609 040 ₽ |
CA | 50 Hz | 2 | 18.5 кВт | -25 .. 120 °C |
TP 65-660/2 A-F-A-BQQE-PW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
