Наименование продукта
TP 80-250/2 A-F-A-BQQE-MW1
№ продукта
96108721
EAN код
5700396976877
Цена с НДС
от 318 320 ₽
Технические данные
Номинальный расход
90.4 м³/ч
Номинальный напор
21.7 м
Максимальный напор
250 дм
Текущий диаметр рабочего колеса
145 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
2910 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-30 .. 60 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF265
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

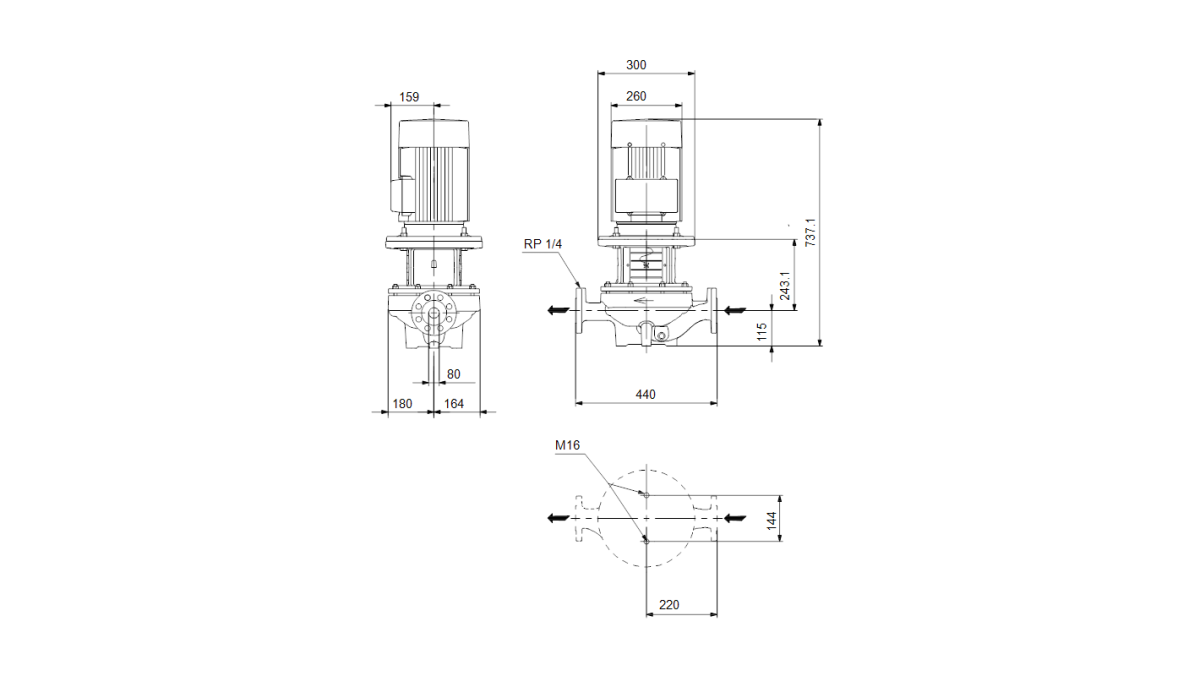

Монтажная длина
440 мм
Диаметр трубного присоединения
DN 80
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
7.5 кВт
Частота питающей сети
50 Hz
Пусковой ток
780-910 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 380-415D/660-690Y В
Класс изоляции (IEC 85)
F
Номинальный ток
14,4-14,0/8,30-8,10 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
132SB
Cos фи - характеристика мощности
0.88-0.86
Номинальная скорость
2910-2920 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
90.1-90.4 %
Эффективность двигателя при 3/4 нагрузки
90.8-90.9 %
Эффективность электродвигателя при 1/2 нагрузки
90.8-90.4 %
Другое
Вес(Нетто)
111 кг
Вес(Брутто)
138 кг
Cтрана происхождения
RU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.395 м³
Danish VVS No.
391705250
Finnish LVI No.
4616103
Минимальный индекс эффективности, MEI ≥
0.68
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96108721 |
TP 80-250/2 A-F-A-BQQE-MW1 |
318 320 ₽ |
CA | 50 Hz | 2 | 7.5 кВт | -25 .. 120 °C |
TP 80-250/2 A-F-A-BQQE-MW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
