Наименование продукта
TP 80-340/4 A-F-A-BQQE-NW3
№ продукта
96108854
EAN код
5700396978208
Цена с НДС
от 458 160 ₽
Технические данные
Номинальный расход
91.2 м³/ч
Номинальный напор
28.8 м
Максимальный напор
340 дм
Текущий диаметр рабочего колеса
309 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BQQE
Скорость насоса, при которой расчитаны его характеристики
1460 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF300
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

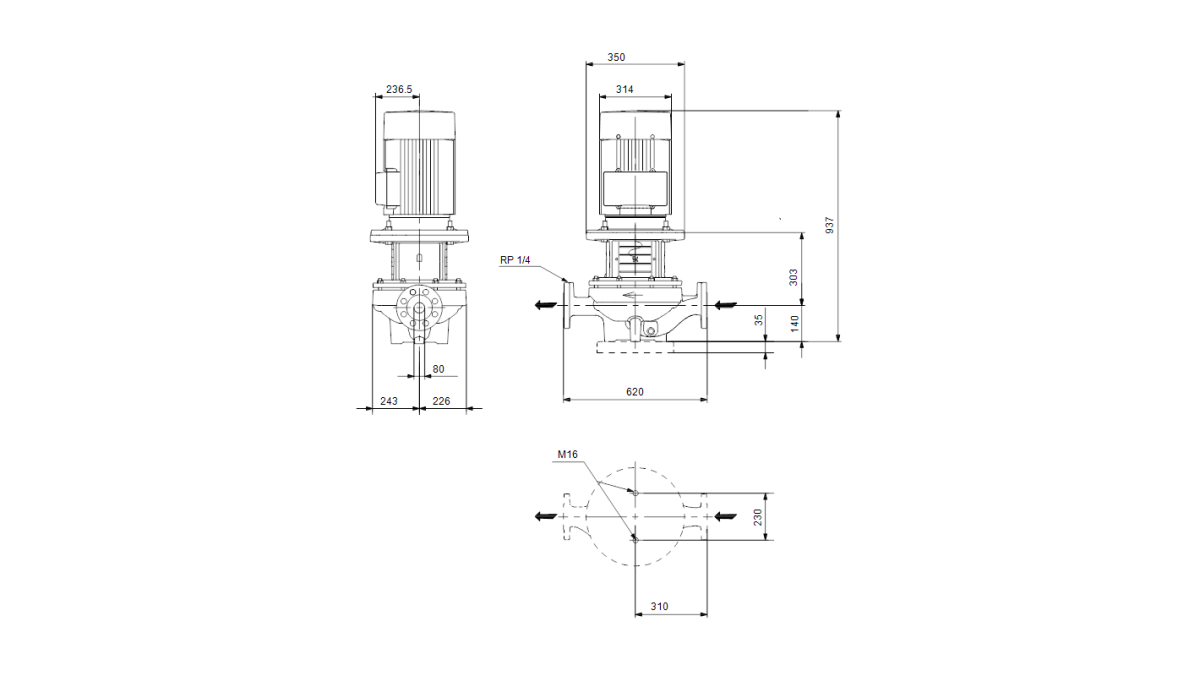

Монтажная длина
620 мм
Диаметр трубного присоединения
DN 80
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
-25 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
11 кВт
Частота питающей сети
50 Hz
Пусковой ток
680 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
20.5/12 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.84
Номинальная скорость
1475 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
91.4 %
Эффективность двигателя при 3/4 нагрузки
91.9 %
Эффективность электродвигателя при 1/2 нагрузки
91.4 %
Энергоэффективность
IE3 91,4%
Другое
Вес(Нетто)
213 кг
Вес(Брутто)
249 кг
Объем поставки
0.743 м³
Danish VVS No.
381715340
Finnish LVI No.
4616106
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 96108854 |
TP 80-340/4 A-F-A-BQQE-NW3 |
458 160 ₽ |
CA | 50 Hz | 4 | 11 кВт | -25 .. 120 °C |
TP 80-340/4 A-F-A-BQQE-NW3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
