Наименование продукта
TPD 125-400/4 A-F-A-BAQE-RW3
№ продукта
98742547
EAN код
5712600812680
Цена с НДС
от 1 648 640 ₽
Технические данные
Номинальный расход
177 м³/ч
Номинальный напор
35.4 м
Максимальный напор
400 дм
Текущий диаметр рабочего колеса
334 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
1470 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF350
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

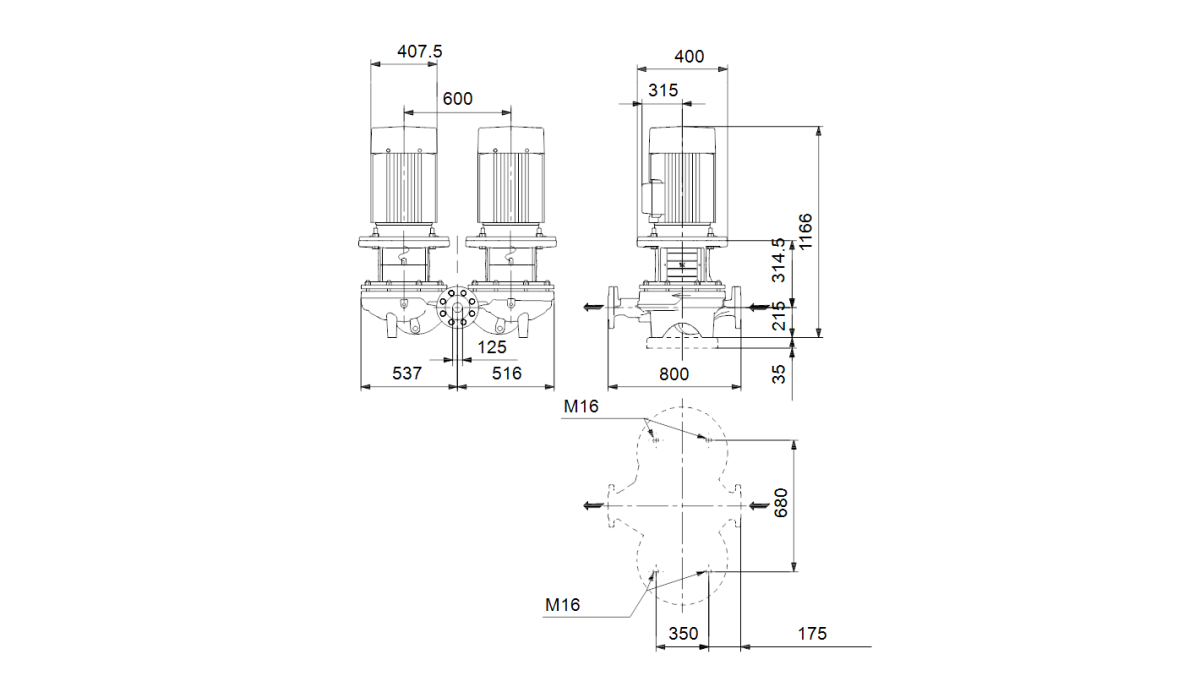

Монтажная длина
800 мм
Диаметр трубного присоединения
DN 125
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
30 кВт
Частота питающей сети
50 Hz
Пусковой ток
730 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-420D/660-725Y В
Класс изоляции (IEC 85)
F
Номинальный ток
55/32 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.84
Номинальная скорость
1470 об/м
Встроенная защита электродвигателя
PTC
Эффективность электродвигателя при полной нагрузке
93.6 %
Эффективность двигателя при 3/4 нагрузки
94 %
Эффективность электродвигателя при 1/2 нагрузки
93.7 %
Энергоэффективность
IE3 93,6%
Другое
Вес(Нетто)
914 кг
Вес(Брутто)
977 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
84137059
Объем поставки
1.87 м³
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
