Наименование продукта
TPD 65-180/2 A-F-A-BQBE-HW1
№ продукта
99222101
EAN код
5712608955037
Цена с НДС
от 334 880 ₽
Технические данные
Номинальный расход
29 м³/ч
Номинальный напор
11.4 м
Максимальный напор
180 дм
Текущий диаметр рабочего колеса
102 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQBE
Скорость насоса, при которой расчитаны его характеристики
2830 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-30 .. 60 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
FT115
Стандарт трубного присоединения
DIN
Допустимое давление
PN 6/10
Монтажная длина
340 мм
Диаметр трубного присоединения
DN 65
Макс. давление при заданной темп-ре
10 бар / 140 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 140 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
1.5 кВт
Частота питающей сети
50 Hz
Пусковой ток
750-820 %
Количество полюсов
2
Степень защиты (IEC 34-5)
55 Dust/Jetting
Номинальное напряжение
3 x 220-240D/380-415Y В
Класс изоляции (IEC 85)
F
Номинальный ток
5.70/3.30 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
90SD
Cos фи - характеристика мощности
0.84-0.78
Номинальная скорость
2890-2910 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
84.2 %
Эффективность двигателя при 3/4 нагрузки
86.4-84.9 %
Эффективность электродвигателя при 1/2 нагрузки
86.0-83.0 %
Другое
Вес(Нетто)
85.7 кг
Вес(Брутто)
94.3 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.204 м³
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 99222101 |
TPD 65-180/2 A-F-A-BQBE-HW1 |
334 880 ₽ |
CA | 50 Hz | 2 | 1.5 кВт | 0 .. 140 °C |

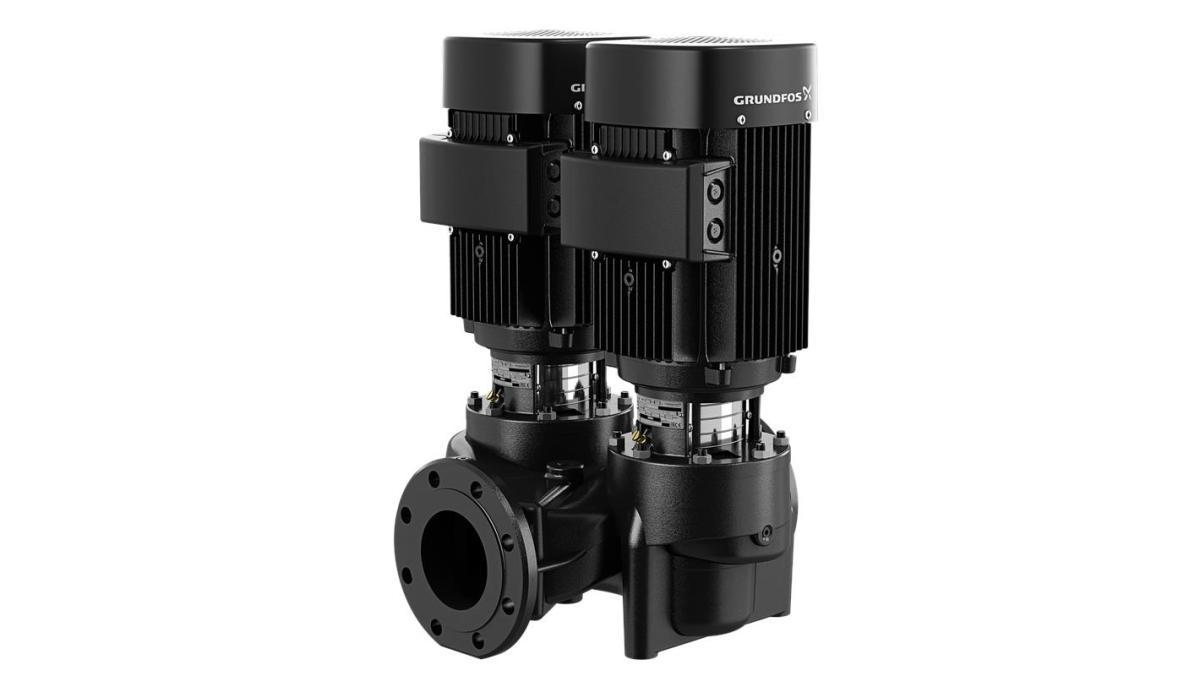

TPD 65-180/2 A-F-A-BQBE-HW1
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.
