Наименование продукта
TPD 80-60/4 A-F-A-BQBE-FW3
№ продукта
99222217
EAN код
5712608957352
Цена с НДС
от 376 280 ₽
Технические данные
Номинальный расход
39.1 м³/ч
Номинальный напор
4.97 м
Максимальный напор
60 дм
Текущий диаметр рабочего колеса
133 мм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BQBE
Скорость насоса, при которой расчитаны его характеристики
1420 об/м
Тип исполнения
A
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Нержавеющая сталь
Рабочее колесо, EN/DIN
EN 1.4301
Рабочее колесо, AISI/ASTM
AISI 304
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 55 °C
Макс. рабочее давление
10 бар
Размер фланца электродвигателя
FT100
Стандарт трубного присоединения
DIN
Допустимое давление
PN 10
Монтажная длина
360 мм
Диаметр трубного присоединения
DN 80
Макс. давление при заданной темп-ре
10 бар / 140 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 140 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
0.75 кВт
Частота питающей сети
50 Hz
Пусковой ток
710 %
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 220-240D/380-420Y В
Класс изоляции (IEC 85)
F
Номинальный ток
3.05/1.75 A
Класс энергоэфф-ти
IE3
Тип электродвигателя
SIEMENS
Cos фи - характеристика мощности
0.75
Номинальная скорость
1450 об/м
Встроенная защита электродвигателя
Отсутс.
Эффективность электродвигателя при полной нагрузке
82.5 %
Эффективность двигателя при 3/4 нагрузки
82.3 %
Эффективность электродвигателя при 1/2 нагрузки
79.3 %
Энергоэффективность
IE3 82,5%
Другое
Вес(Нетто)
85.4 кг
Вес(Брутто)
108 кг
Cтрана происхождения
HU
ТН ВЭД ЕАЭС Код
8413705100
Объем поставки
0.39 м³
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Отсут.
| Кривая | |
|---|---|
| 99222217 |
TPD 80-60/4 A-F-A-BQBE-FW3 |
376 280 ₽ |
CA | 50 Hz | 4 | 0.75 кВт | 0 .. 140 °C |

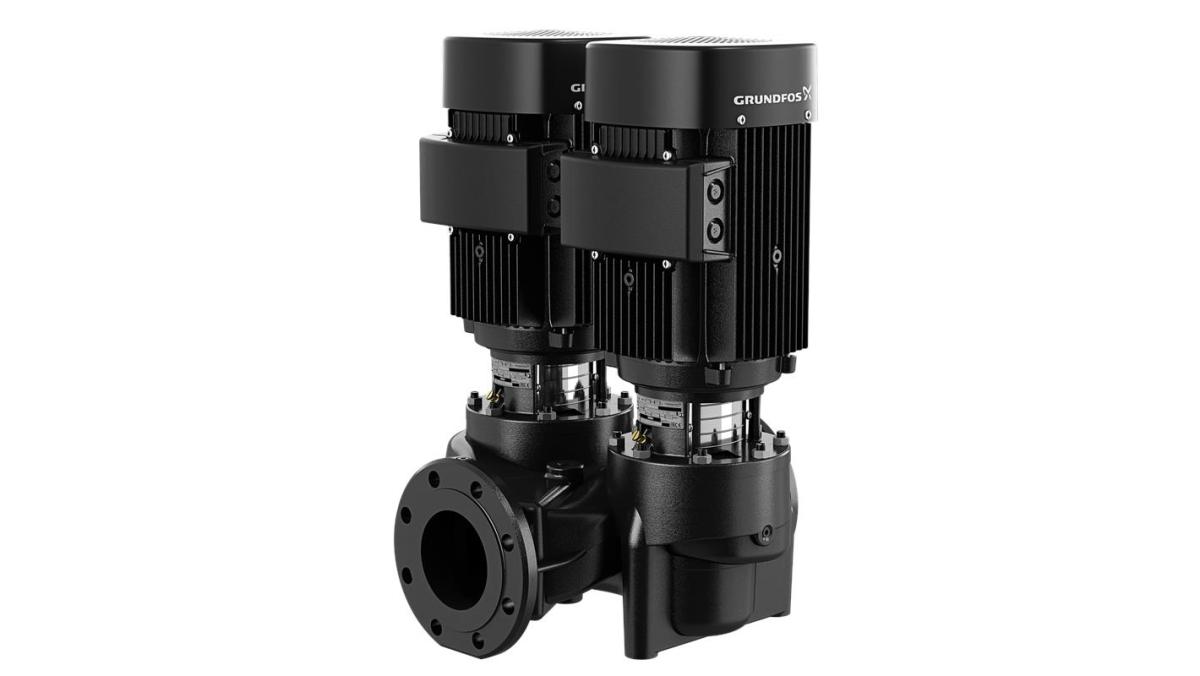

TPD 80-60/4 A-F-A-BQBE-FW3
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.
