Наименование продукта
TPE 150-110/4 A-F-A-BAQE-MWA
№ продукта
99113646
EAN код
5712607013394
Цена с НДС
от 993 600 ₽
Технические данные
Номинальный расход
224 м³/ч
Номинальный напор
9.52 м
Максимальный напор
110 дм
Допуски по рабочим хар-кам
ISO9906:2012 3B2
Код торцевого уплотнения вала
BAQE
Скорость насоса, при которой расчитаны его характеристики
1460 об/м
Тип исполнения
A
Фактический диаметр рабочего колеса
196-174 мм
Материалы
Корпус насоса
ASTM class 35
Материал корпуса насоcа
EN-GJL-250
Рабочее колесо
Чугун
Рабочее колесо, EN/DIN
EN-GJL-200
Рабочее колесо, AISI/ASTM
ASTM class 30
Код материала
A
Монтаж
Диапазон температуры окружающей среды
-20 .. 50 °C
Макс. рабочее давление
16 бар
Размер фланца электродвигателя
FF265
Стандарт трубного присоединения
DIN
Допустимое давление
PN 16

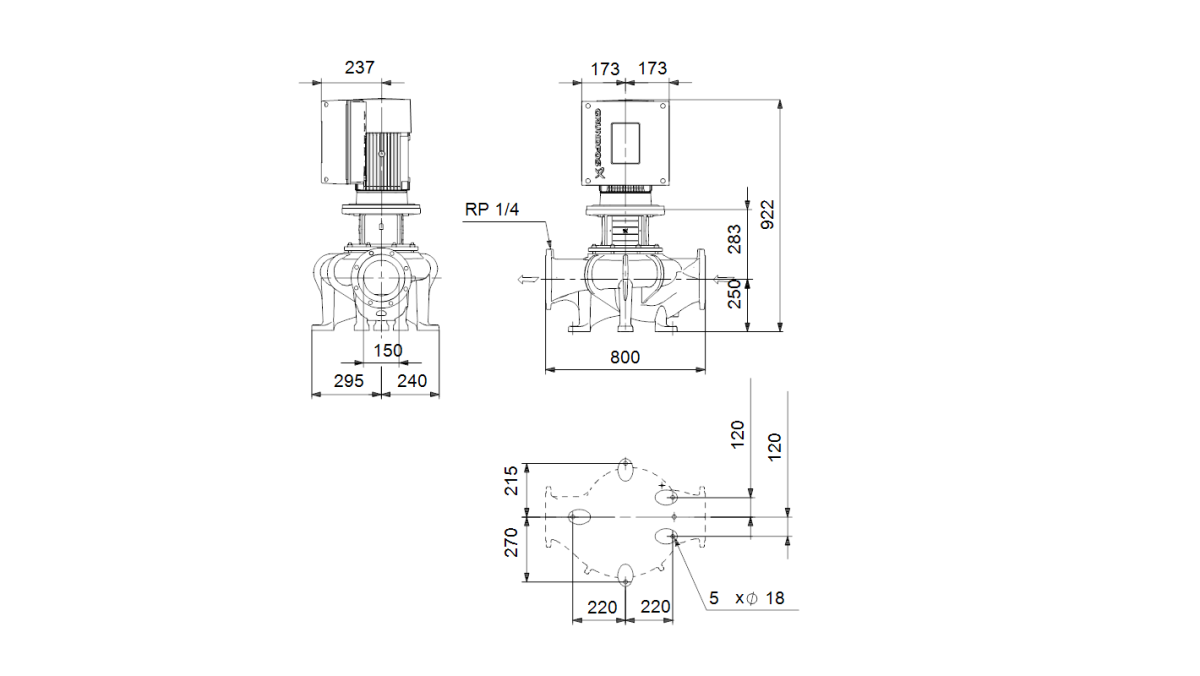

Монтажная длина
800 мм
Диаметр трубного присоединения
DN 150
Макс. давление при заданной темп-ре
16 бар / 120 °C
Код присоединения
F
Жидкость
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Температура перекачиваемой жидкости
20 °C
Плотность
998.2 кг/м³
Данные электрооборудования
Номинальная мощность - P2
7.5 кВт
Частота питающей сети
50 Hz
Количество полюсов
4
Степень защиты (IEC 34-5)
IP55
Номинальное напряжение
3 x 380-500 В
Класс изоляции (IEC 85)
F
Номинальный ток
14.1-11.1 A
Класс энергоэфф-ти
IE5
Тип электродвигателя
132MH
Cos фи - характеристика мощности
0.93-0.89
Номинальная скорость
180-2200 об/м
Встроенная защита электродвигателя
ELEC
Эффективность электродвигателя при полной нагрузке
92.2 %
Другое
Вес(Нетто)
218 кг
Вес(Брутто)
314 кг
Объем поставки
1.68 м³
Config. file no
99100733
Минимальный индекс эффективности, MEI ≥
0.70
Система управления
Преобразователь частоты
Встроен.
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM300 - Advanced (Расширенный)
| Кривая | |
|---|---|
| 99113646 |
TPE 150-110/4 A-F-A-BAQE-MWA |
993 600 ₽ |
CB | 50 Hz | 4 | 7.5 кВт | 0 .. 120 °C |

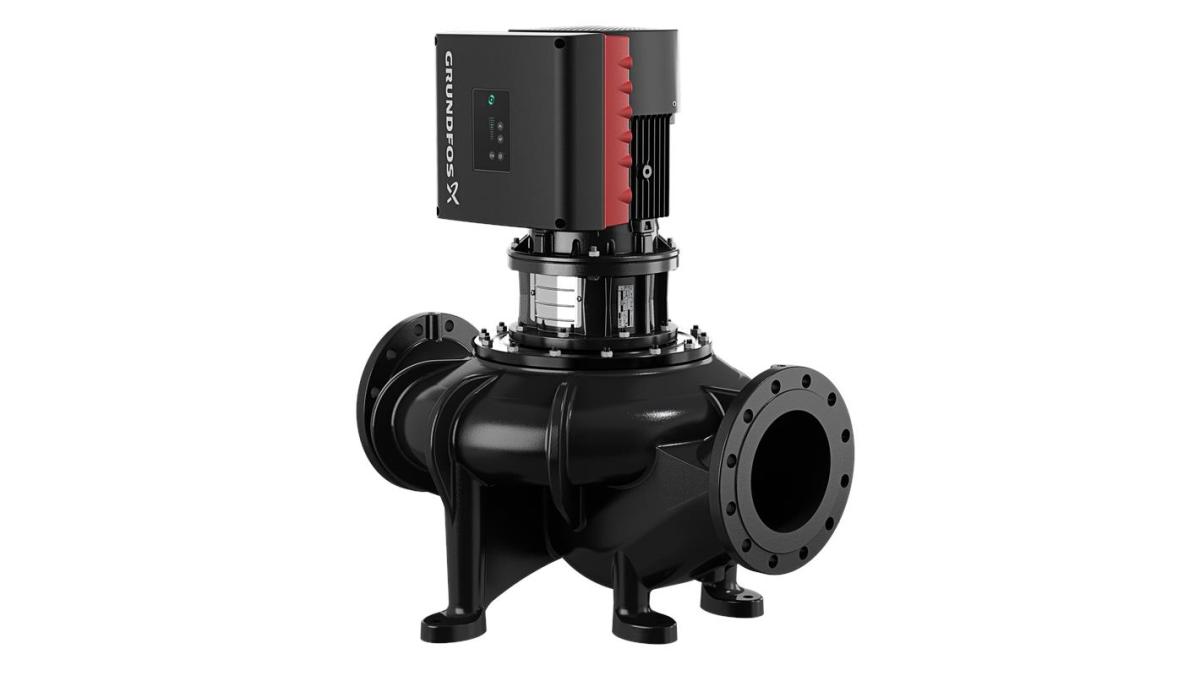

TPE 150-110/4 A-F-A-BAQE-MWA
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2.
